前端可视化(SVG)
SVG
SVG介绍
- SVG 全称为(Scalable Vector Graphics),即可缩放矢量图形。
- SVG 是一种基于XML格式的矢量图,主要用于定义二维图形,支持交互和动画。
- SVG 规范是万维网联盟(W3C) 自 1998 年以来开发的标准。
- SVG 图像可在不损失质量的情况下按比例缩放,并支持压缩。
- 基于XML的SVG可轻松的用文本编辑器或矢量图形编辑器创建和编辑,并可以直接在浏览器显示。SVG

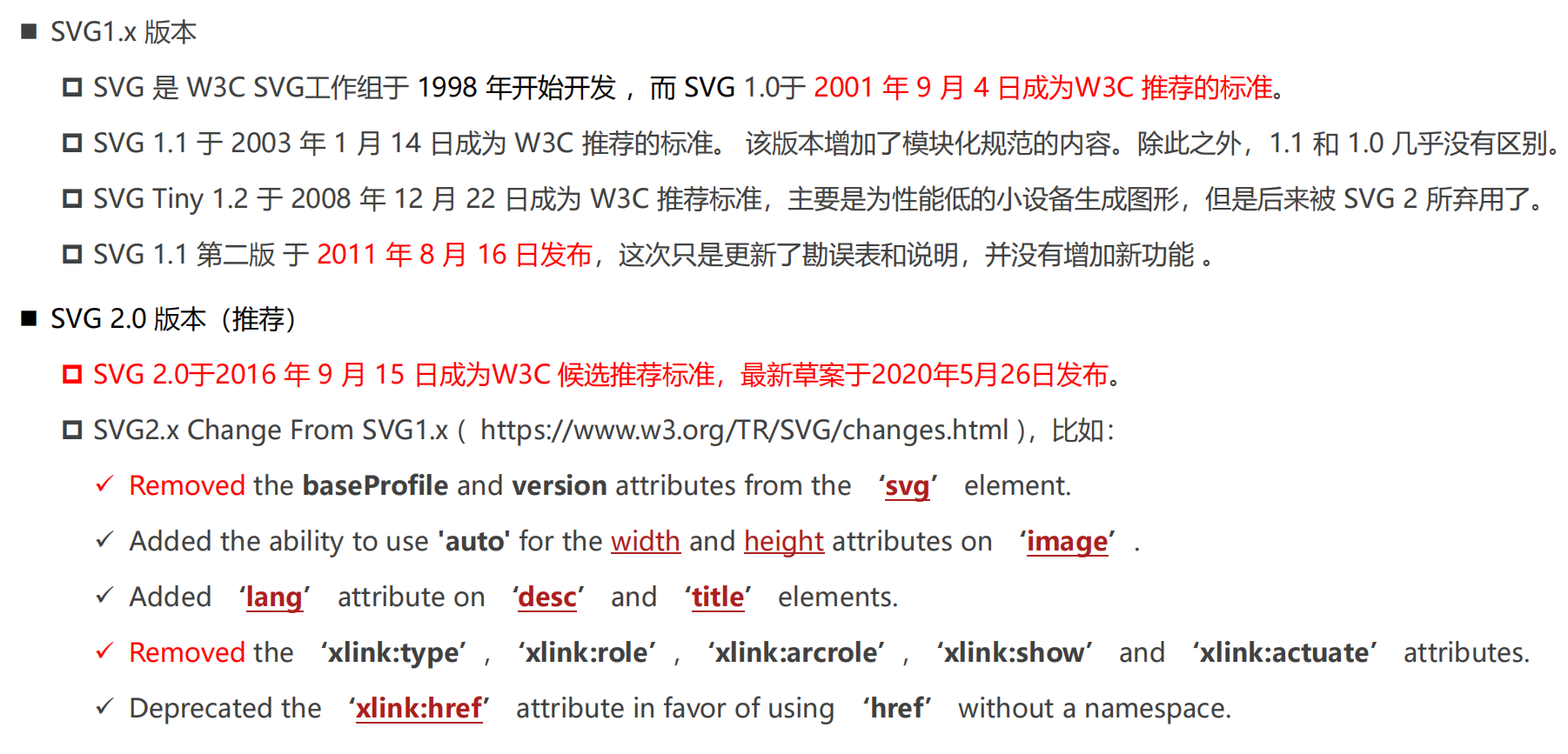

SVG历史

优缺点

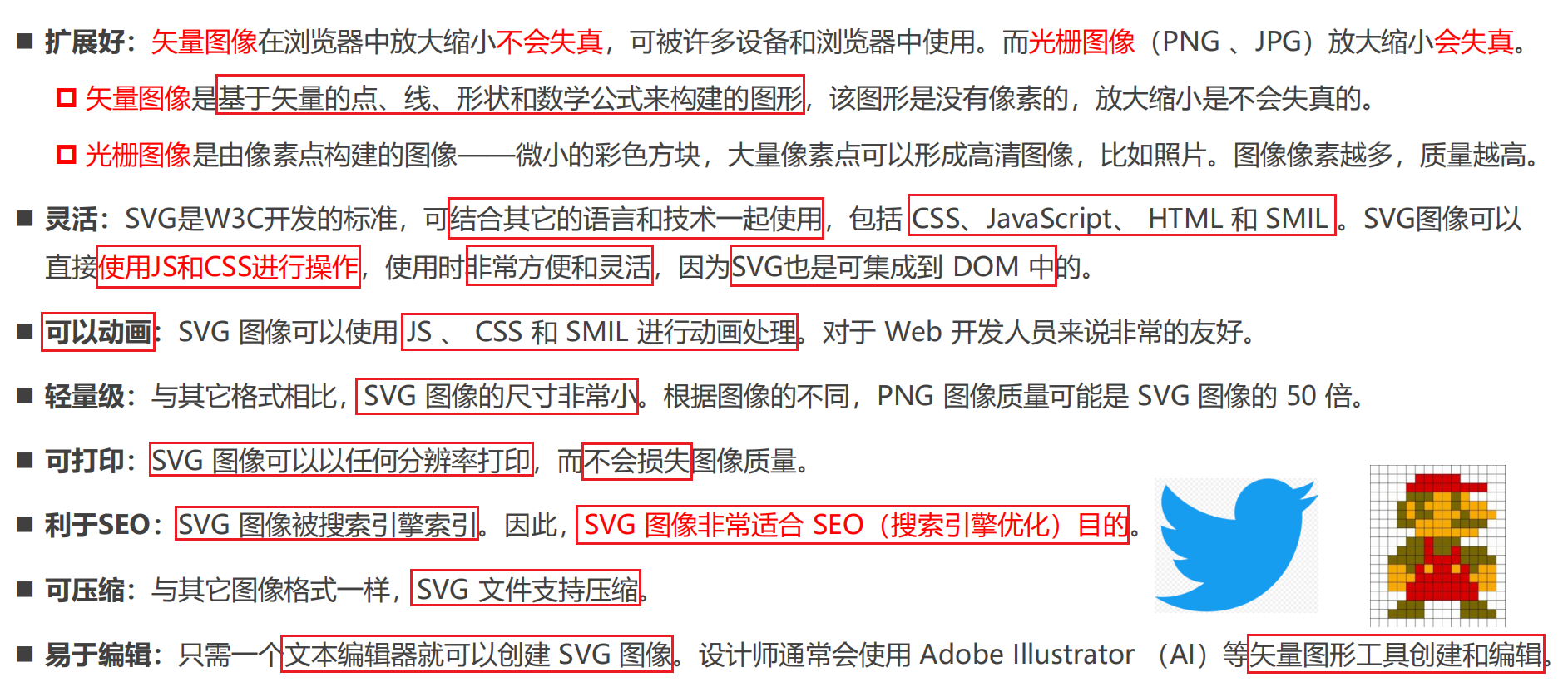

优点

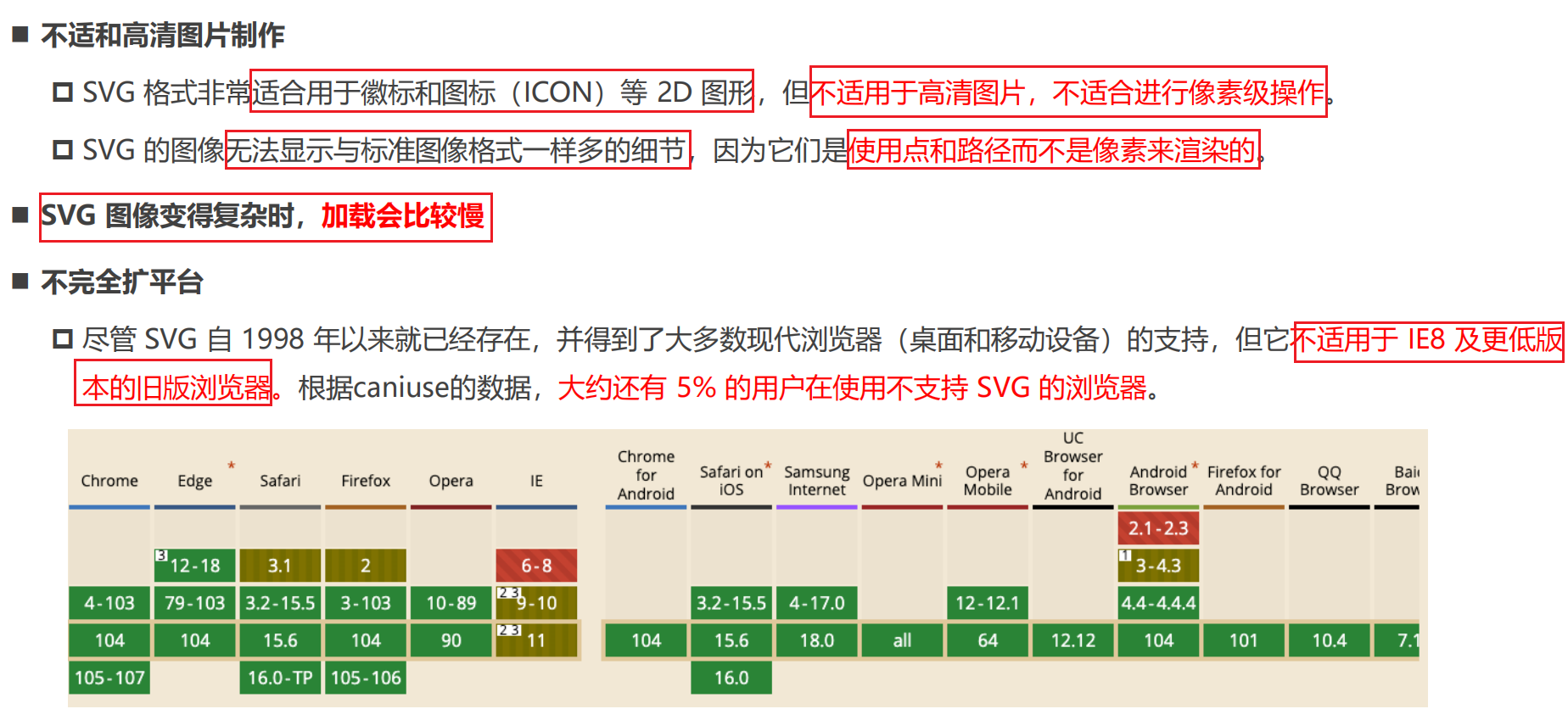

缺点

应用场景
- SVG 非常适合显示矢量徽标(Logo)、图标(ICON)和其他几何设计。
- SVG 适合应用在需适配多种尺寸的屏幕上展示,因为SVG的扩展性更好。

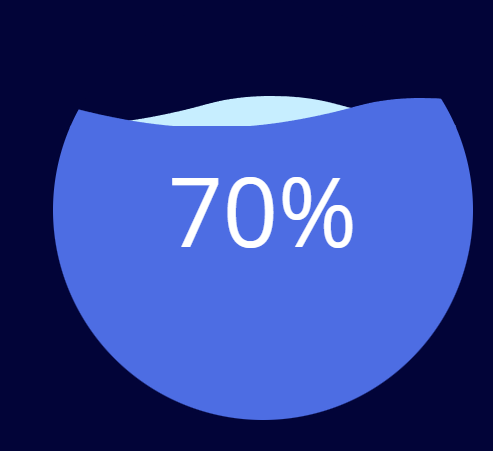

- 当需要创建简单的动画时,SVG 是一种理想的格式。
- SVG 可以与 JS 交互来制作线条动画、过渡和其他复杂的动画。

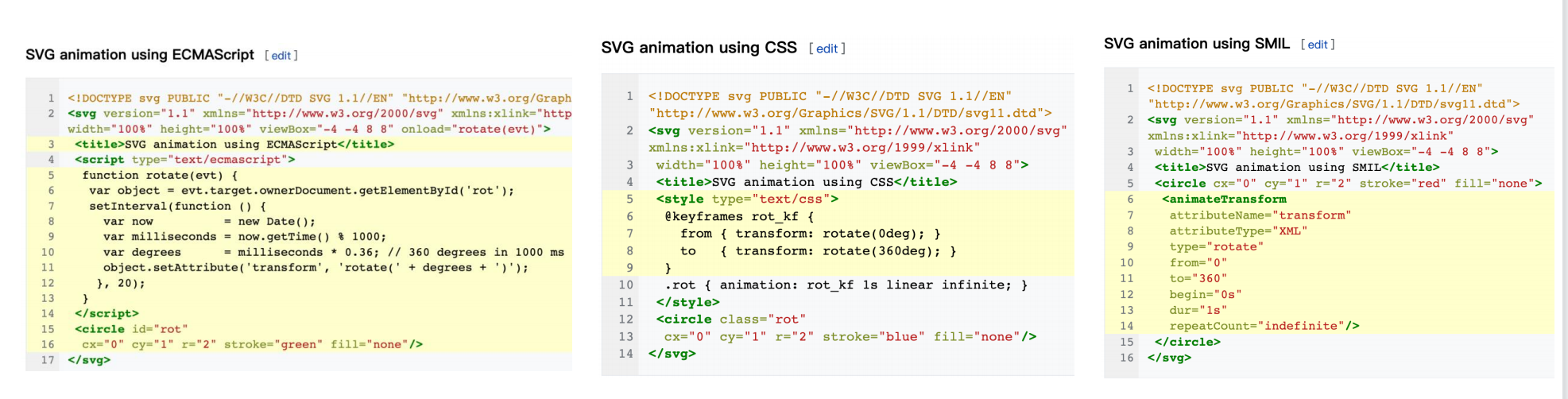

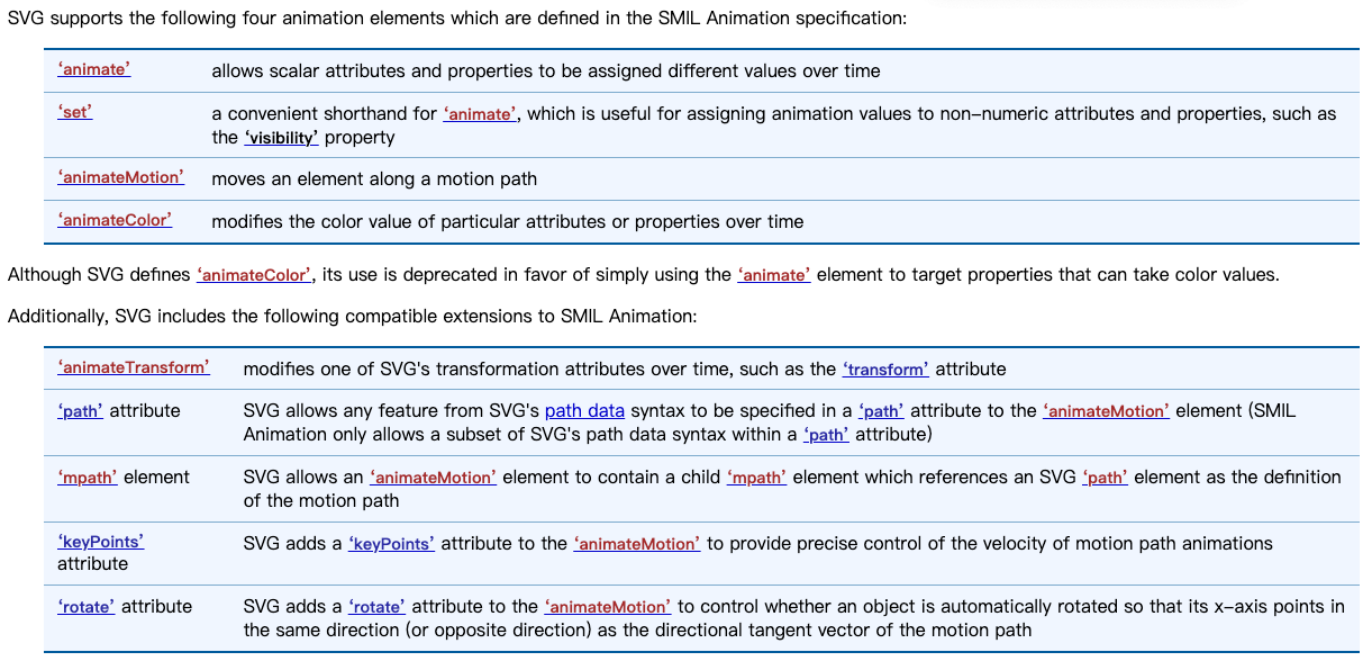

- **SVG 可以与 CSS 动画(animation)**交互,也可以使用自己内置的 SMIL 动画。
- SVG 也非常适合制作各种图表(条形图、折线图、饼图、散点图等等),以及大屏可视化页面开发。

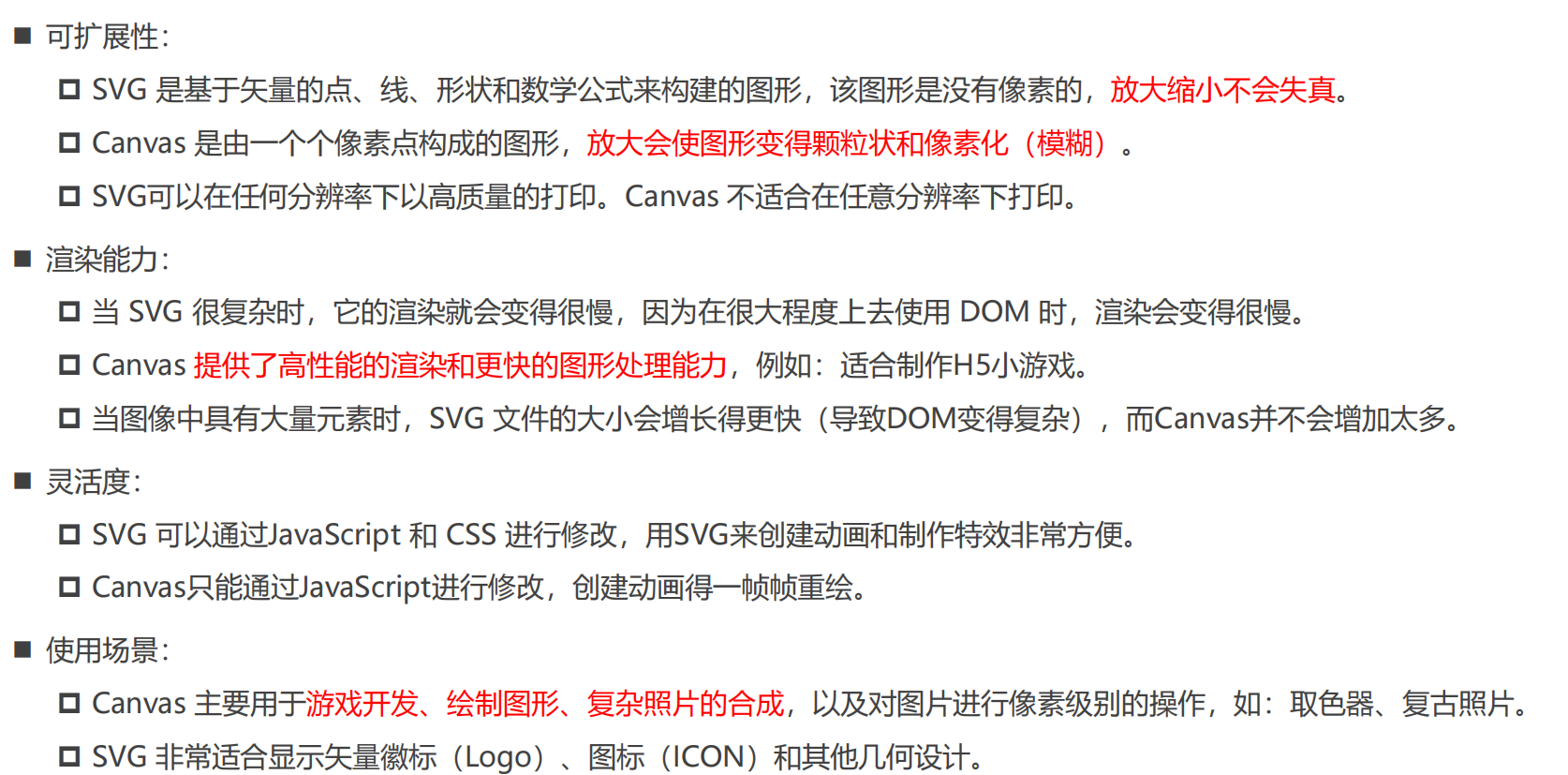

SVG和Canvas的区别

SVG初体验
绘制SVG矢量图常用有4种方式:
方式一:在一个单独的svg文件中绘制,svg文件可直接在浏览器预览或嵌入到HTML中使用(推荐)
方式二:直接在HTML文件中使用svg元素来绘制(推荐)
方式三:直接使用JavaScript代码来生成svg矢量图。
方式四:使用AI(Adobe IIIustractor)矢量绘图工具来绘制矢量图,并导出为svg文件(推荐)
SVG 初体验
第一步:新建一个 svg 文件,在文件第一行编写XML文件声明
第二步:编写 一个
<svg>元素,并给该元素添加如下属性:- version: 指定使用svg的版本,值为 1.0 和 1.1,并没有 2.0,不写version就是2.0。
- baseProfile:SVG 2 之前,version 和 baseProfile 属性用来验证和识别 SVG 版本。而SVG2后不推荐使用这两个属性了。
- width / height :指定svg画布(视口)的宽和高,默认值分别为300和150,默认使用px单位。
- xmlns:给svg元素帮定一个命名空间(http://www.w3.org/2000/svg)意味着这个
<svg>标签和它的子元素都属于该命名空间下。
第三步:在
< svg >元素中添加 图形(比如:<rect>) 元素第四步:在浏览器直接预览 或 嵌入到 HTML中预览(嵌入HTML有6种方案)
.svg文件
<?xml version="1.0" encoding="UTF-8" standalone="no" ?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<!--
svg 1.1 的语法:
1)XML声明:(可选)
standalone="no":XML文档会依赖外部标记声明来验证XML的数据是否有效
2)文档的声明(即外部标记声明)(可选)
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
"http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
3)baseProfile="full" 适用pc, tiny适用手机
-->
<svg
version="1.1"
baseProfile="full"
width="300"
height="150"
xmlns="http://www.w3.org/2000/svg"
style="border:1px solid pink"
>
<rect x="10" y="10" width="100" height="50"></rect>
</svg>.svg文件
<?xml version="1.0" standalone="no" ?>
<!--
svg 2.0 语法
1) version 已被删除,写了1.1对SVG2.0渲染和处理没有任何影响
-->
<svg
width="300"
height="150"
xmlns="http://www.w3.org/2000/svg"
style="border:1px solid pink"
>
<rect x="10" y="10" width="100" height="50"></rect>
</svg>.html文件使用svg
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
</head>
<body>
<!--
当在HTML语法中使用svg时,命名空间由HTML解析器自动提供, 不需要手动添加。
-->
<svg style="border: 1px solid red">
<rect x="10" y="10" width="100" height="100"></rect>
</svg>
</body>
</html>.html文件中使用js创建svg
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
</head>
<body>
<svg style="border: 1px solid red" xmlns="http://www.w3.org/2000/svg">
<rect x="10" y="10" width="100" height="100"></rect>
</svg>
<script>
// 1.规定命名空间
let xmlns = "http://www.w3.org/2000/svg";
let boxWidth = 300;
let boxHeight = 150;
// 2.创建SVG元素
let svgEl = document.createElementNS(xmlns, "svg");
let rectEl = document.createElementNS(xmlns, "rect");
// 3.给SVG元素添加属性
svgEl.setAttributeNS(null, "version", "1.1");
svgEl.setAttributeNS(null, "width", boxWidth);
svgEl.setAttributeNS(null, "height", boxHeight);
svgEl.style.border = "1px solid green";
rectEl.setAttributeNS(null, "width", 100);
rectEl.setAttributeNS(null, "height", 40);
// 4.把SVG元素插入到DOM中
svgEl.appendChild(rectEl);
document.body.appendChild(svgEl);
</script>
</body>

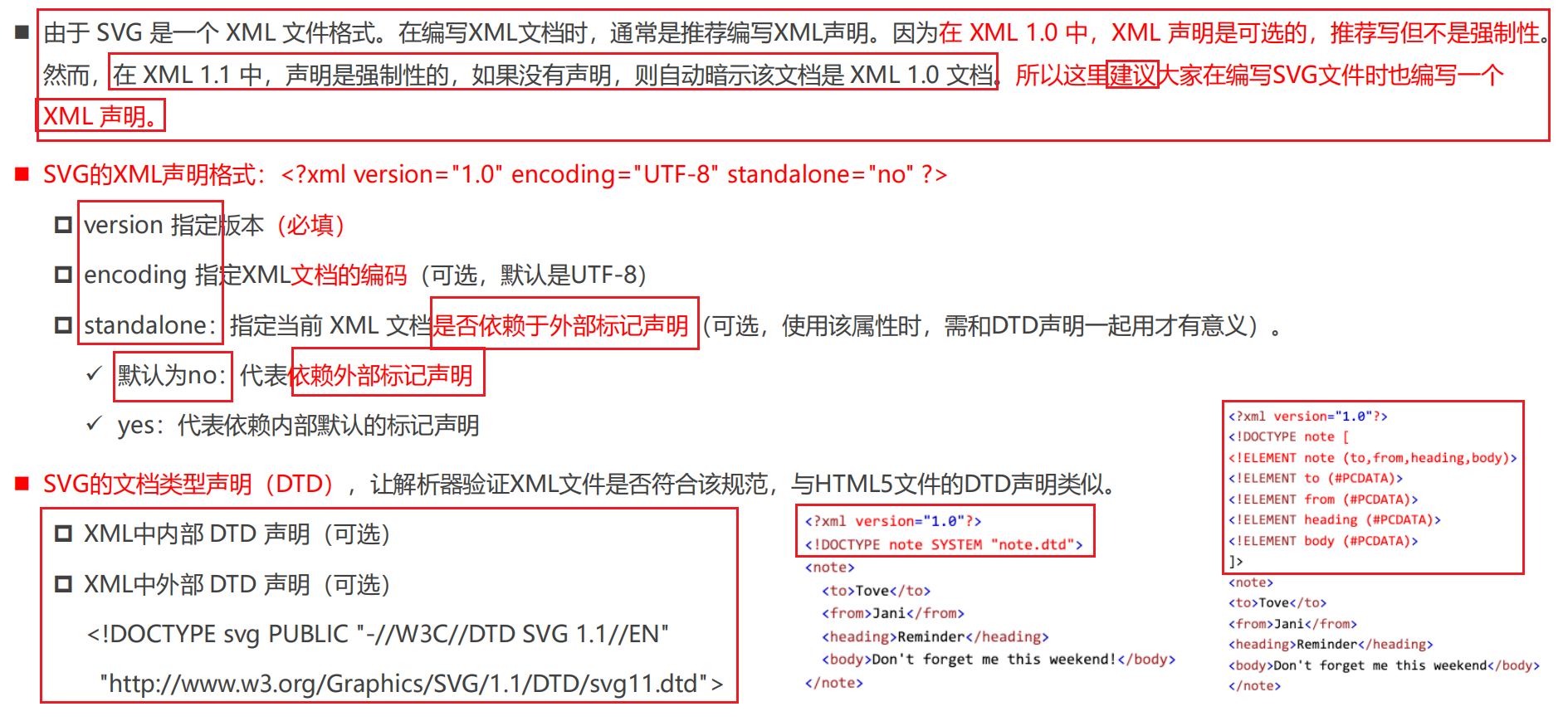

</html>XML和DTD声明

svg使用
img的src
不支持交互
<img src="./rect.svg" alt="" />background-image: url()
不支持交互
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
<style>
.box {
width: 300px;
height: 150px;
background-image: url(./rect.svg);
background-repeat: no-repeat;
}
</style>
</head>
<body>
<div class="box"></div>
</body>.html文件直接引入
作为HTML 的DOM元素,支持交互,只兼容ie9以上
<body>
<svg width="100" height="100" xmlns="http://www.w3.org/2000/svg">
<rect x="0" y="0" width="100" height="100"></rect>
</svg>
</body>其它使用方式

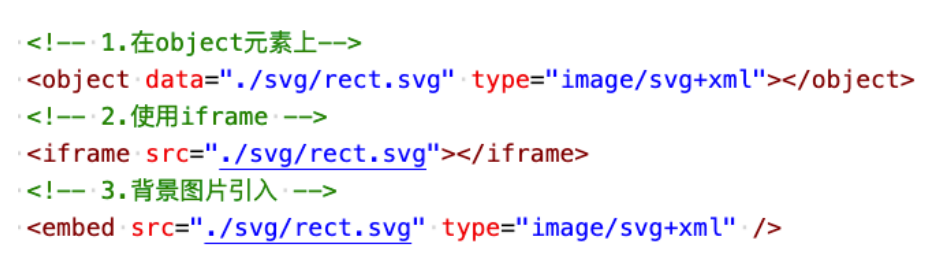

方式四:object元素(了解)。
- 支持交互式 svg,能拿到object的引用,为 SVG 设置动画、更改其样式表等
方式五:iframe元素(了解) 。
- 支持交互式 svg,能拿到iframe的引用,为 SVG 设置动画、更改其样式表等
方式六:embed元素(了解) 。
- 支持交互式 svg,能拿到embed的引用,为 SVG 设置动画、更改其样式表等,对旧版浏览器有更好的支持。

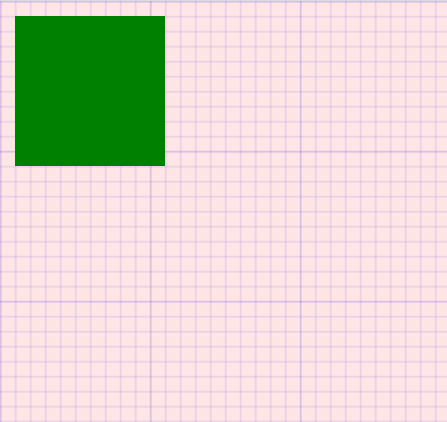

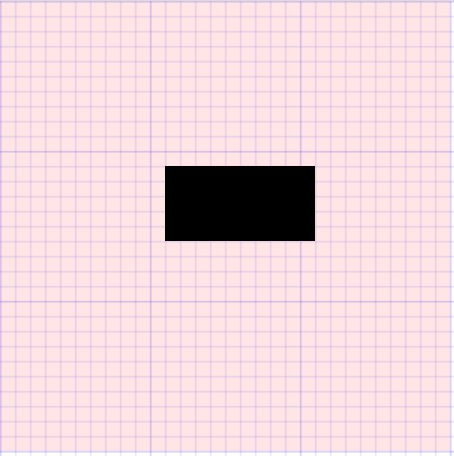

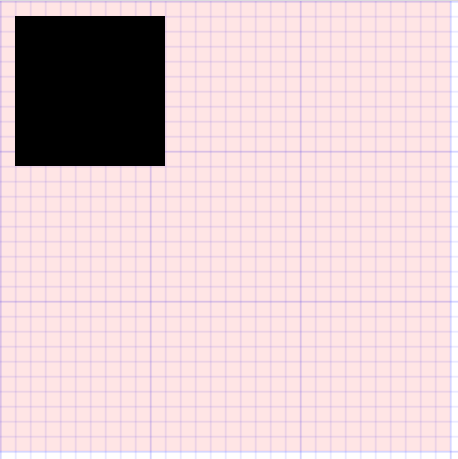

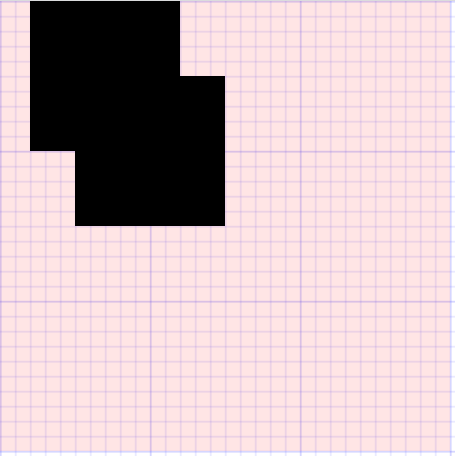

SVG Grid和坐标系
SVG 使用的坐标系统(网格系统)和 Canvas的差不多。坐标系是 以左上角为 (0,0) 坐标原点,坐标以像素为单位,x 轴正方向是向右,y 轴正方向是向下。
<svg>元素和其它元素一样也是有一个坐标空间的,其原点位于元素的左上角,被称为初始视口坐标系<svg>的 transform 属性可以用来移动、旋转、缩放SVG中的某个元素,如<svg>中某个元素用了变形,该元素内部会建立一个新的坐标系统,该元素默认后续所有变化都是基于新创建的坐标系统。

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1); // 粉色透明背景
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" > // xmlns命名空间可省略不写,自动指向http://www.w3.org/2000/svg
<rect x="10" y="10" width="100" height="100"></rect>
</svg>
</body>

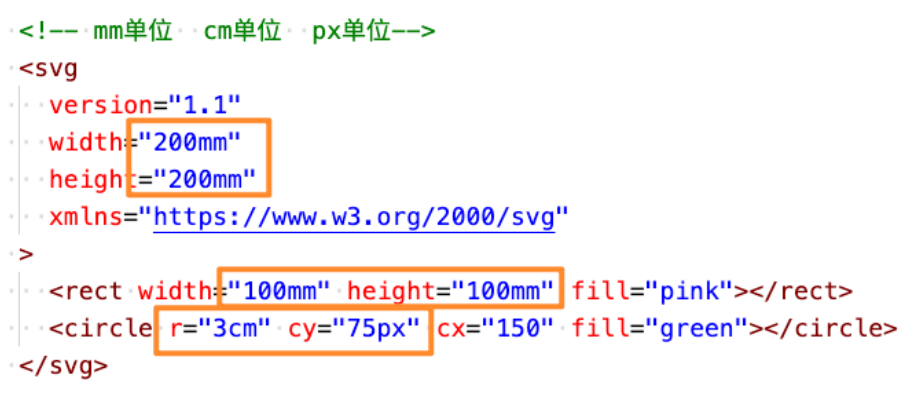

</html>坐标系单位(视口坐标系和用户坐标系)

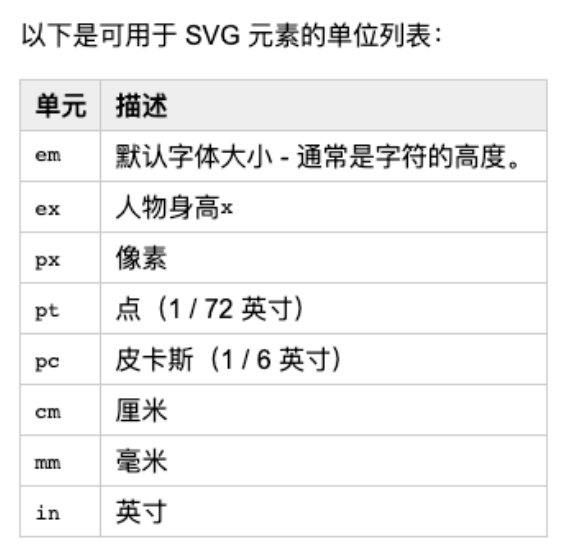

SVG坐标系统,在没有明确指定单位时,默认以像素为单位


视口viewport和视图框viewBox
视口(viewport)
- 视口是 SVG 可见的区域(也可以说是SVG画布大小)。可以将视口视为可看到特定场景的窗口。
- 可以使用
<svg>元素的width和height属性指定视口的大小。 - 一旦设置了最外层 SVG 元素的宽度和高度,浏览器就会建立初始视口坐标系和初始用户坐标系(一开始情况下,初始视口坐标系和初始用户坐标系是等同的)。
视口坐标系
- 视口坐标系是在视口上建立的坐标系,原点在视口左上角的点(0, 0),x轴正向向右,y轴正向下。
- 初始视口坐标系中的一个单位等于视口中的一个像素,该坐标系类似于 HTML 元素的坐标系。
视图框(viewBox)
viewport是 SVG 画布的大小,而 viewBox 是用来定义用户坐标系中的位置和尺寸 (该区域通常会被缩放填充视口)。
viewBox 也可理解为是用来指定用户坐标系大小。因为SVG的图形都是绘制到该区域中。用户坐标系可以比视口坐标系更小或更大,也可以在视口内完全或部分可见。
一旦创建了视口坐标系(
<svg>使用width和height),浏览器就会创建一个与其相同的默认用户坐标
viewBox = <min-x> <min-y> <width> <height>,比如:viewBox =' 50 50 100 100' 展示的区域为viewBox未缩放前(50, 50)到(100, 100)区域的图案
✓ <min-x>和<min-y> 确定视图框的左上角坐标(不是修改用户坐标系的原点,绘图还是从原来的 0, 0 开始)
✓ <width> <height>确定该视图框的宽度和高度。
➢ 宽度和高度不必与父<svg>元素上设置的宽度和高度相同。
➢ 宽度和高度负值无效,为 0 是禁用元素的显示。
用户坐标系( 也称为当前坐标系或正在使用的用户空间,后面绘图都是参照该坐标系 )
- 用户坐标系是建立在 SVG 视口上的坐标系。该坐标系最初与视口坐标系相同——它的原点位于视口的左上角。
- 使用viewBox属性,可以修改初始用户坐标系,使其不再与视口坐标系相同。

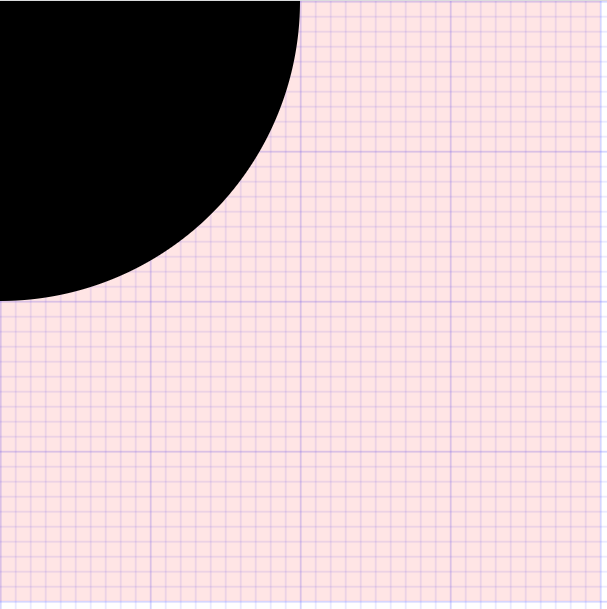

viewport和viewBox有相同的宽高比
viewBox会等比例缩放到viewport的大小,相应的viewBox内的图形也会跟随viewBox的大小进行相应的缩放

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<!-- 展示区域为未扩大前的(50, 50)到(100, 100)区域 viewBox展示了扩大四倍 -->
<svg width="400" height="400" viewBox="50 50 100 100" >
<circle cx="50" cy="50" r="50"></circle>
</svg>
</body>
</html>

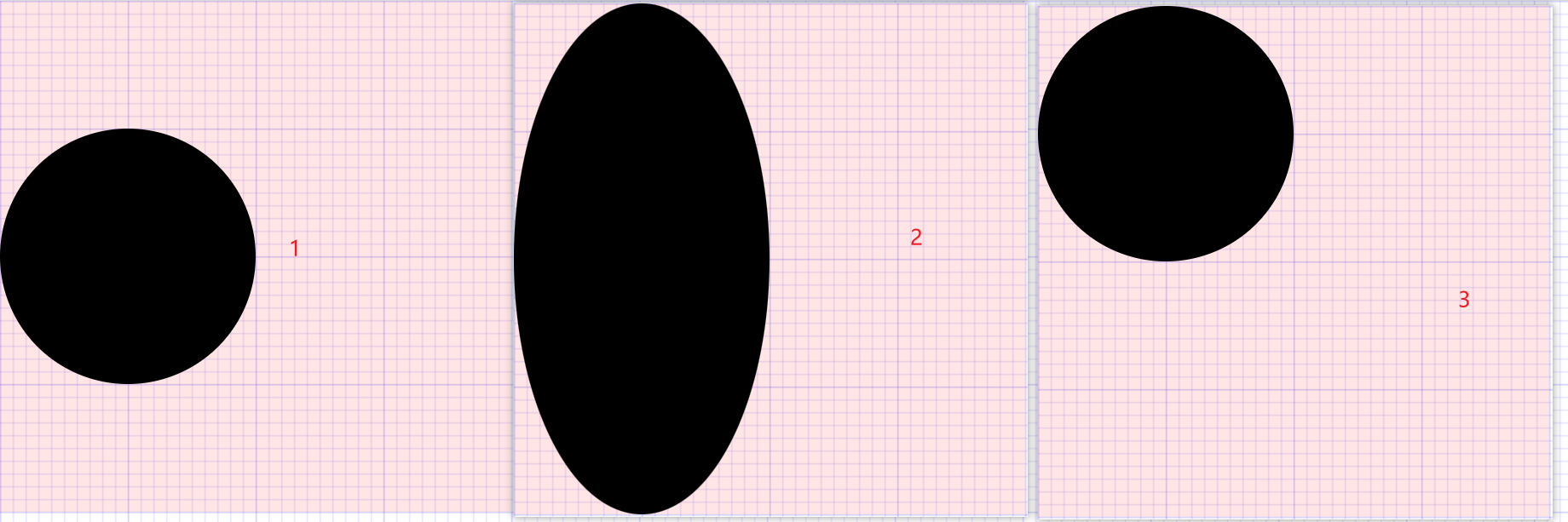

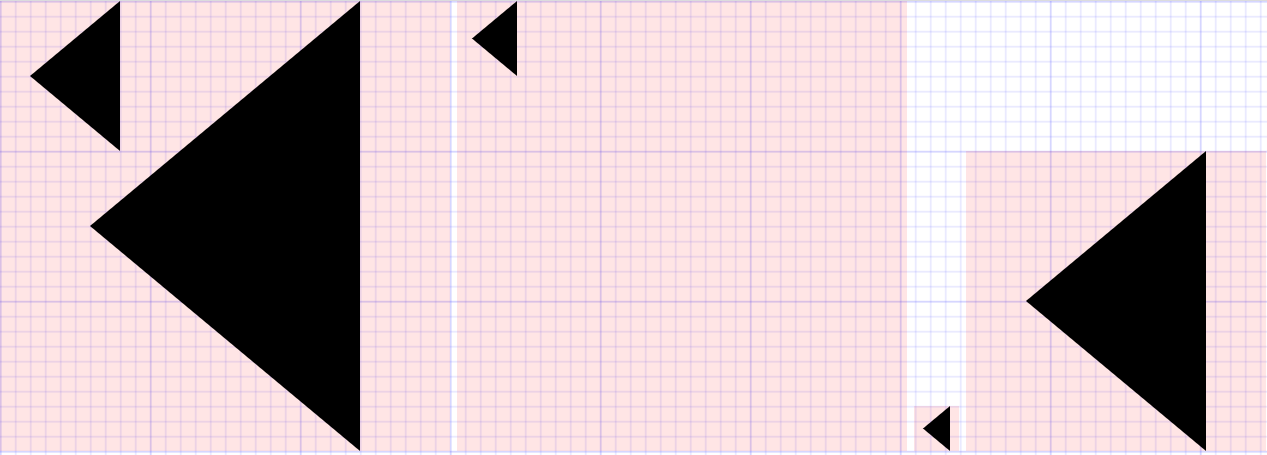

viewport和viewBox有不同的宽高比
preserveAspectRatio:none 表示强制拉伸viewBox至viewport一致
preserveAspectRatio:xMinYMin表示viewBox等比例拉伸后,靠左上角显示
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<!-- 1.默认情况下viewBox等比例拉伸到最大后,然后在viewport里居中 -->
<!-- <svg width="400" height="400" viewBox="0 0 200 100"> -->
<!-- 2.preserveAspectRatio: none表示强制拉伸viewBox至viewport一致 -->
<!-- <svg width="400" height="400" viewBox="0 0 200 100" preserveAspectRatio="none"> -->
<!-- 3.preserveAspectRatio: xMinYMin表示viewBox等比例拉伸后,靠左上角显示 -->
<svg width="400" height="400" viewBox="0 0 200 100" preserveAspectRatio="xMinYMin">
<circle cx="50" cy="50" r="50"></circle>
</svg>
</body>
</html>svg绘制图形

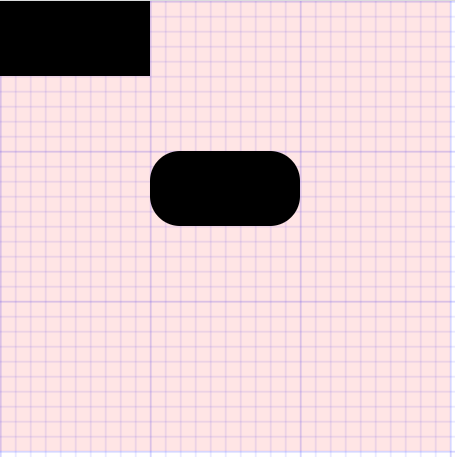

绘制矩形(rect)

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<rect x="0" y="0" width="100" height="50"></rect>
<!-- rx:x方向上的圆角 ry:y方向上的圆角 -->
<rect x="100" y="100" width="100" height="50" rx="20" ry="20"></rect>
</svg>
</body>

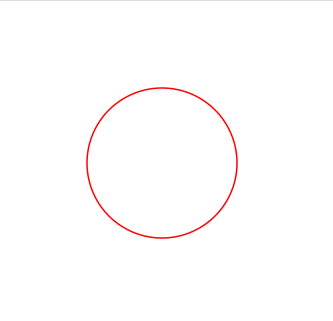

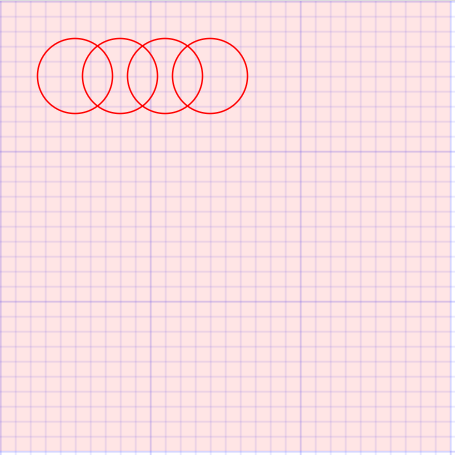

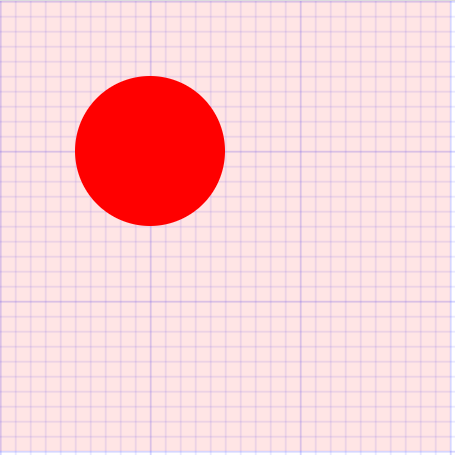

</html>绘制圆(circle)

<circle>元素3 个基本属性
- r :圆的半径
- cx :圆心的 x轴位置
- cy :圆心的 y轴位置
- fill: 圆的填充色

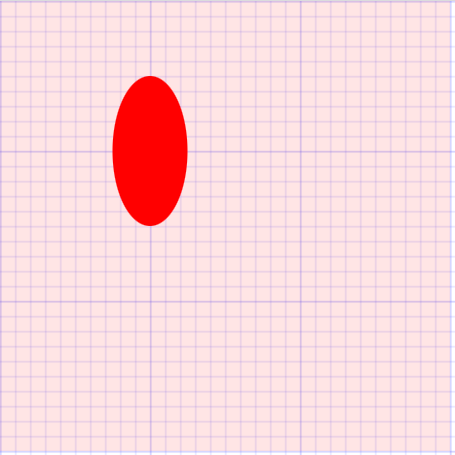

绘制椭圆(ellipse)

<ellipse>元素4 个基本属性
rx :椭圆的 x轴半径
ry :椭圆的 y轴半径
cx :椭圆中心的 x轴位置
cy :椭圆中心的 y轴位置

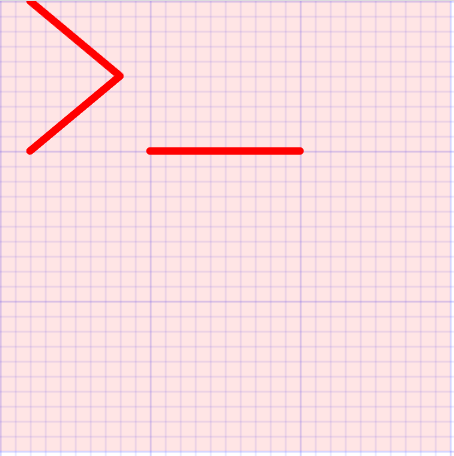

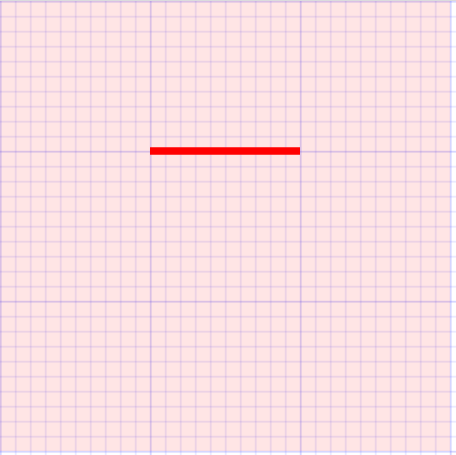

绘制线条直线(line)

<line>元素4 个基本属性
x1 :起点的 x 轴位置
y1 :起点的 y轴位置
x2 :终点的 x轴位置
y2 :终点的 y轴位置
stroke:描边色
stroke-width:描边宽度

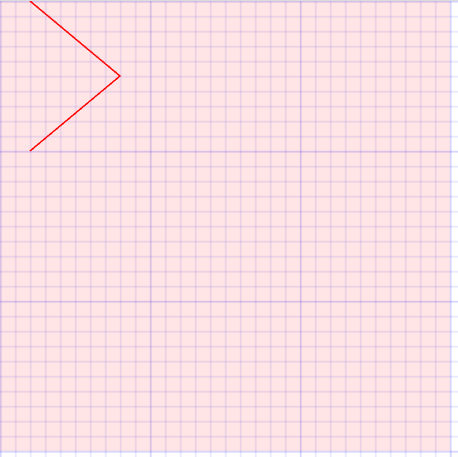

绘制折线(polyline)

<polyline>元素1 个基本属性
- points : 点集数列。每个数字用空白、逗号、终止命令符或者换行符分隔开(成对的数字就行)。
- 每个点必须包含 2 个数字,一个是 x 坐标,一个是 y 坐标。
- 所以点列表 (0,0), (1,1) 和 (2,2) 可以写成这样:“0 0, 1 1, 2 2”。
- 支持格式: “0 0, 1 1, 2 2”或 “0 ,0 , 1, 1, 2, 2”或 “0 0 1 1 2 2”
- fill : 颜色或'transparent'透明不填充(默认是填充的)
- stroke: 颜色或'transparent'(默认是填充的)
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- 第1种写法 -->
<!-- <polyline points="20 0, 80 50, 20, 100"></polyline> -->
<polyline points="20 0, 80 50, 20, 100" fill="transparent" stroke="red"></polyline>
<!-- 第2种写法 -->
<!-- <polyline points="20 0 80 50 20 100"></polyline> -->
<!-- 第3种写法 -->
<!-- <polyline points="20 ,0 ,80 ,50 ,20, 100"></polyline> -->
</svg>
</body>

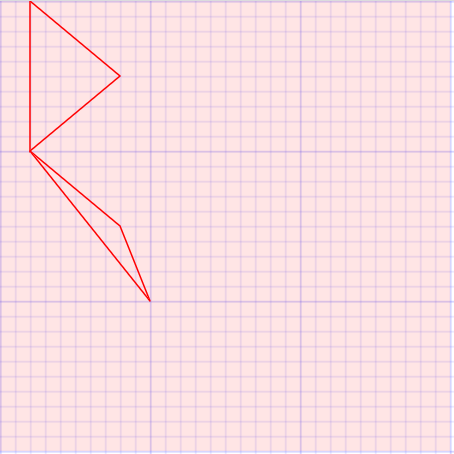

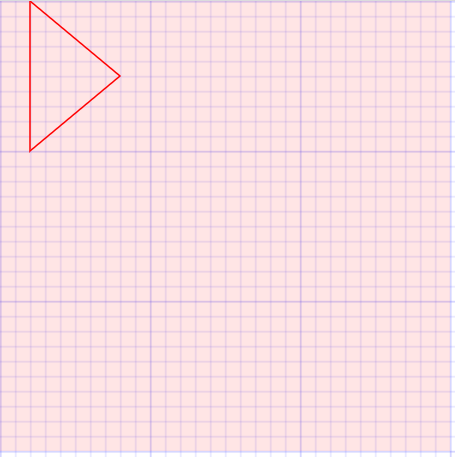

</html>绘制多边形(polygon)
会自动闭合的折线

<polygon>元素1 个基本属性
- points : 点集数列。每个数字用空白、逗号、终止命令符或者换行符分隔开(成对的数字就行)。
- 每个点必须包含 2 个数字,一个是 x 坐标,一个是 y 坐标。
- 所以点列表 (0,0), (1,1) 和 (2,2) 可以写成这样:“0 0, 1 1, 2 2”。
- 支持格式: “0 0, 1 1, 2 2”或 “0 ,0 , 1, 1, 2, 2”或 “0 0 1 1 2 2”
- fill : 颜色或'transparent'透明不填充(默认是填充的)
- stroke: 颜色或'transparent'(默认是填充的)
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<polygon points="20 0, 80 50, 20 100" fill="transparent" stroke="red"></polygon>
</svg>
</body>
</html>绘制路径(path)
<path>元素可能是 SVG 中最常见的形状。你可以用 < path >元素绘制矩形(直角矩形或圆角矩形)、圆形、椭圆、折线形、多边形,以及一些其他的形状,例如贝塞尔曲线、2 次曲线等曲线。
<path>元素1 个基本属性
- d :一个点集数列,以及其它关于如何绘制路径的信息,必须M命令开头。
- 所以点列表 (0,0), (1,1) 和 (2,2) 推荐写成这样:“M 0 0, 1 1, 2 2”。
- 支持格式: “M 0 0, 1 1, 2 2”或 “M0 0, 1 1, 2 2” 或 “M 0 ,0 , 1, 1, 2, 2”或 “M 0 0 1 1 2 2”

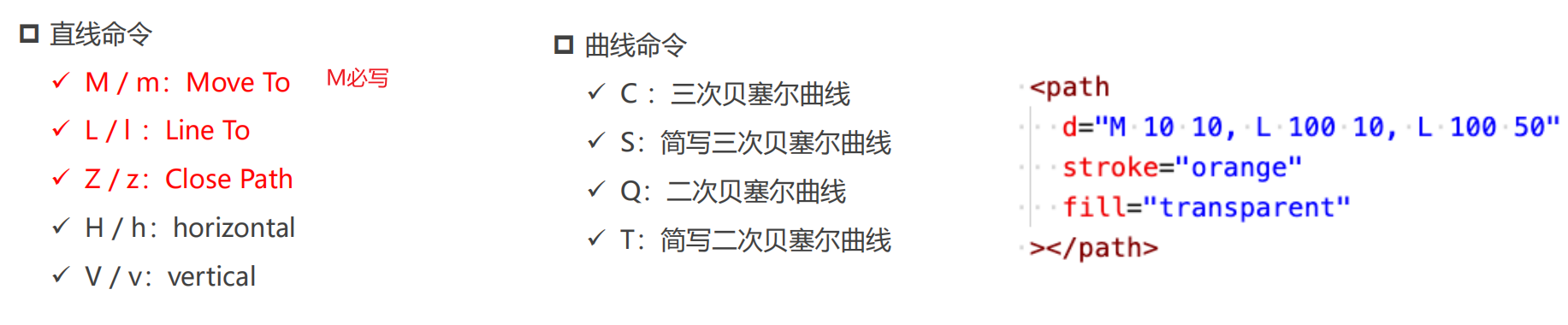

<path>元素的形状是通过属性d定义的,属性d的值是一个 “命令 + 参数 ”的序列。- 每一个命令都有两种表示方式,一种是用大写字母,表示采用绝对定位。另一种是用小写字母,表示采用相对定位(例如:从上一个点开始,向上移动 10px,向左移动 7px)。


<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- 1.使用path 绘制一个三角形 -->
<!-- <path d="M 20 0, 80 50, 20 100" fill="transparent" stroke="red"></path> -->
<!-- 1.使用path 绘制一个闭合的三角形 -->
<!-- <path d="M 20 0, 80 50, 20 100 Z" fill="transparent" stroke="red"></path> -->
<!-- 1.使用 path 绘图的命令:
M moveTo 必写以M开头
Z close path 可选
L lineTo 可省略
-->
<path d="M 20 0,L 80 50,L 20 100 Z" fill="transparent" stroke="red"></path>
<!-- 小写的l表示相对于上一个坐标点位置的坐标位置 -->
<path d="M 20 100,L 80 150,l 20 50 Z" fill="transparent" stroke="red"></path>
</svg>
</body>

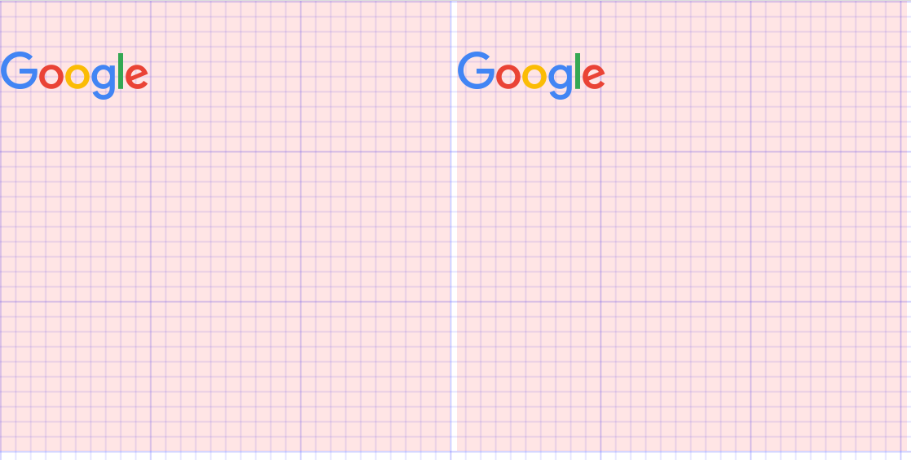

</html>绘制图片(image)
image 元素没设置 x , y 值,它们自动被设置为 0。
image 元素没设置 height 、width 时,默认为图片大小。
width 、height 等于 0,将不会呈现这个图像。
需在 href 属性上引用外部的图像,不是src属性。
注意svg1.x版本的写法,或两钟版本都写

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<!-- svg 2.0版本的语法 -->
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<image
x="0"
y="0"
href="../images/googlelogo_color_92x30dp.png"
width="100"
height="100"
>
</image>
</svg>
<!-- svg 2.0 + 1.0 版本的语法( 为了兼容以前的浏览器的写法 ) -->
<svg
version="1.0"
baseProfile="full"
width="300" height="300"
xmlns="http://www.w3.org/2000/svg"
xmlns:xlink="http://www.w3.org/1999/xlink"
>
<image
x="0"
y="0"
xlink:href="../images/googlelogo_color_92x30dp.png"
href="../images/googlelogo_color_92x30dp.png"
width="100"
height="100"
>
</image>
</svg>
</body>
</html>绘制文字(text)

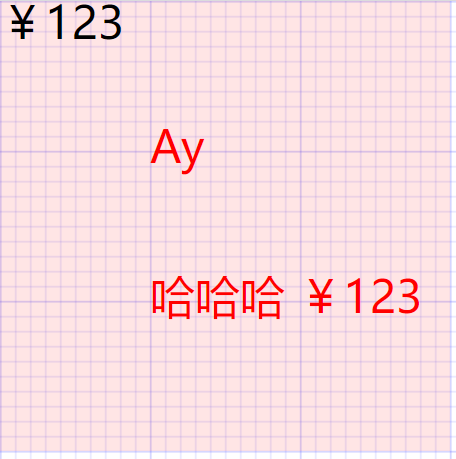

<text>元素的基本属性
- x 和 y 属性决定了文本在用户坐标系中显示的位置。
- text-anchor 文本流方向属性,可以有 start、middle、end 或 inherit 值,默认值 start
- dominant-baseline 基线对齐属性 : 有 auto 、middle 或 hanging 值, 默认值:auto

<tspan> 元素用来标记大块文本的子部分,它必须是一个text元素或别的tspan元素的子元素。
- x 和 y 属性决定了文本在视口坐标系中显示的位置。
- alignment-baseline 基线对齐属性:auto 、baseline、middle、hanging、top、bottom ... ,默认是 auto
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
/* text{
fill: red;
} */
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<!-- 1.在svg中绘制一个文字 -->
<!-- <text x="100" y="100" font-size="50" fill="red">Ay</text> -->
<!-- 2.文本的对齐方式 -->
<!-- <text x="100" y="100" text-anchor="middle" font-size="50" fill="red">Ay</text> -->
<!-- 3.基线对齐方式 :
有 auto 、middle 或 hanging 值, 默认值:auto
-->
<text x="100" y="100" text-anchor="middle" dominant-baseline="middle" font-size="30" fill="red">Ay</text>
<text x="100" y="200" dominant-baseline="middle" font-size="30" fill="red">
哈哈哈
<!-- 默认情况下tspan自动跟随在text哈哈哈后面 -->
<tspan >¥123</tspan>
<!-- tspan里的x,y坐标是相对于视口坐标系的位置进行调整的, -->
<tspan x="0" y="0" alignment-baseline="hanging" fill="black">¥123</tspan>
</text>
</svg>
</body>
</html>元素的组合(g)
<g>元素是用来组合元素的容器。
- 添加到g元素上的变换会应用****到其所有的子元素上。
- 添加到g元素的属性大部分会被其所有的子元素继承。
- g元素也可以用来定义复杂的对象,之后可以通过
<use>元素来引用它们

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- <circle cx="50" cy="50" r="25" fill="transparent" stroke="red"></circle>
<circle cx="80" cy="50" r="25" fill="transparent" stroke="red"></circle>
<circle cx="110" cy="50" r="25" fill="transparent" stroke="red"></circle>
<circle cx="140" cy="50" r="25" fill="transparent" stroke="red"></circle> -->
<!--
g 元素没有专有的属性,只有全局的属性
全局属性:id class style fill stroke onclick
-->
<!-- 属性继承 -->
<g fill="transparent" stroke="red">
<circle cx="50" cy="50" r="25"></circle>
<circle cx="80" cy="50" r="25"></circle>
<circle cx="110" cy="50" r="25"></circle>
<circle cx="140" cy="50" r="25"></circle>
</g>
</svg>
</body>

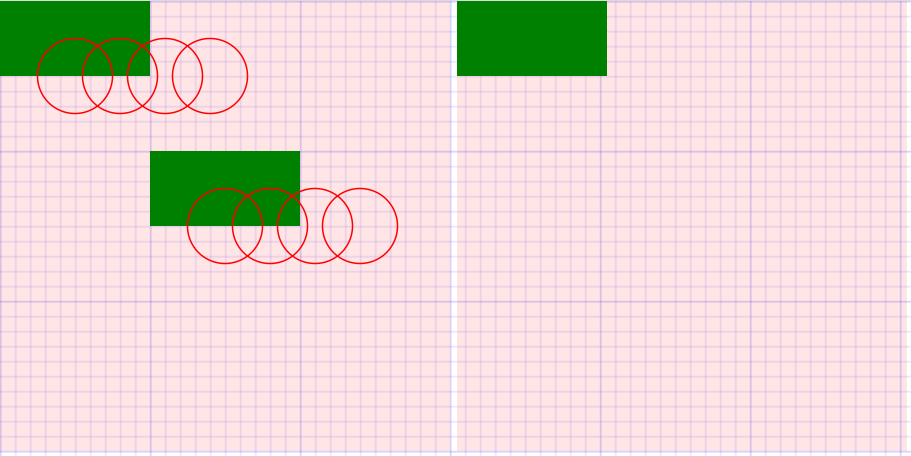

</html>图形的定义与复用(defs和use)
SVG 是允许我们定义一些可复用元素的。
- 即把可复用的元素定义在< defs >元素里面,然后通过
<use>元素来引用和显示。 - 这样可以增加 SVG 内容的易读性、复用性和利于无障碍开发。
< defs >元素,定义可复用元素。
- 例如:定义基本图形、组合图形、渐变、滤镜、样式等等。
- 在
< defs >元素中定义的图形元素是不会直接显示的。 - 可在视口任意地方用
<use>来呈现在defs中定义的元素。 <defs>元素没有专有属性,使用时通常也不需添加任何属性。- defs元素参照的是用户坐标系
<use>元素从 SVG 文档中获取节点,并将获取到的节点复制到指定的地方。
<use>元素的属性
- href: 需要复制元素/片段的 URL 或 ID(支持跨SVG引用)。默认值:无
- xlink:href:(SVG2.0已弃用)需要复制的元素/片段的 URL 或 ID 。默认值:无
- x / y :元素的 x / y 坐标(相对复制元素的位置)。 默认值:0
- width / height :元素的宽和高(在引入svg或symbol元素才起作用)。 默认值:0

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<defs>
<!-- 0.样式 -->
<style>
rect {
fill: green;
}
</style>
<!-- 1.定义了一个矩形 -->
<rect id="rectangle" x="0" y="0" width="100" height="50"></rect>
<!-- 2.定义了一个组合图形 -->
<g id="logo" fill="transparent" stroke="red">
<circle cx="50" cy="50" r="25"></circle>
<circle cx="80" cy="50" r="25"></circle>
<circle cx="110" cy="50" r="25"></circle>
<circle cx="140" cy="50" r="25"></circle>
</g>
<!-- 定义渐变 -->
<!-- 滤镜 -->
</defs>
<!-- 在这里进行图形的复用 -->
<use href="#rectangle"></use>
<!-- 复用图形的坐标是相对于原来定义图形是的坐标位置 -->
<use x="100" y="100" href="#rectangle"></use>
<use href="#logo"></use>
<use x="100" y="100" href="#logo"></use>
</svg>
<!-- 跨svg复用图形 -->
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<!-- use引入的元素宽和高是不生效的,只用use引用的图形是 svg 或 symbol 才会起作用 -->
<use href="#rectangle" width="200" height="100"></use>
</svg>
</body>
</html>图形元素复用(symbol和use)
< symbol>元素和< defs>元素类似,也是用于定义可复用元素,然后通过< use>元素来引用显示。
- 在< symbol>元素中定义的图形元素默认也是不会显示在界面上。一个svg里通常有多个symbol
- < symbol>元素常见的应用场景是用来定义各种小图标,比如:icon、logo、徽章等
< symbol>元素的属性
- viewBox:定义当前 < symbol> 的视图框。
- x / y :symbol元素的 x / y坐标。 默认值:0
< use>
- width / height:使用symbol元素时的宽高。 默认值:0

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- 注意symbol里的viewBox属性,相当于规定了相应的用户坐标系 -->
<!-- 1.ICON previous-->
<symbol id="previous" viewBox="0 0 100 100">
<path fill="currentColor" d="M 80 0,L 20 50, L 80 100 Z"></path>
</symbol>
<!-- 2.ICON next -->
<symbol id="next" viewBox="0 0 100 100">
<polygon points="20 0, 80 50, 20 100"></polygon>
</symbol>
<!-- 复用 -->
<!-- 用户坐标系的自动填充 use里不使用width和height的symbol会对svg进行自动填充 -->
<use href="#previous"></use>
<!-- use symbol的width height限制显示大小 -->
<use href="#previous" width="100" height="100"></use>
</svg>
<!-- 复用 -->
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- 直接在use上指定ICON的 width和 hegiht -->
<use href="#previous" width="50" height="50"></use>
</svg>
<!-- 这个属于缩小 -->
<svg width="30" height="30" xmlns="http://www.w3.org/2000/svg" >
<use href="#previous" ></use>
</svg>
<!-- 属于放大 -->
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" >
<use href="#previous" ></use>
</svg>
</body>
</html>symbol实现svg精灵图
多个SVG ICON文件-合并成SVG精灵图:https://www.zhangxinxu.com/sp/svgo
https://c.runoob.com/front-end/710/

填充(fill)
fill 填充属性,专门用来给SVG中的元素填充颜色。
fill =“color”。支持:颜色名、十六进制值、rgb、 rgba 、 currentColor (继承自身或父亲字体color)。
fill-opacity = ”number ”, 该属性专门用来控制填充色的不透明,值为 0 到 1。

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
color: green;
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<defs>
<!-- <style>
rect{
color: red;
}
</style> -->
</defs>
<!-- 基本的使用 -->
<!-- <rect x="10" y="10" width="100" height="100"
fill="red"
fill-opacity="0.4"
></rect> -->
<!-- currentColor先从自身找颜色,后再从父级找颜色 -->
<rect x="10" y="10" width="100" height="100" fill="currentColor"></rect>
</svg>
</body>
</html>描边(stroke)
stroke = “color”: 指定元素边框填充颜色。
stroke-opacity = “number”:控制元素边框填充颜色的透明度。
stroke-width = “number”:指定边框的宽度。注意,边框是以路径为中心线绘制的。
stroke-linecap =“butt | square | round”:控制边框端点的样式。
stroke-linejoin = “miter | round | bevel”:控制两条线段连接处样式

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!--
stroke , 而不是 fill
-->
<line x1="100" y1="100" x2="200" y2="100"
stroke="red"
stroke-width="5"
stroke-linecap="round"
>
</line>
<polyline points="20 0, 80 50, 20 100"
stroke="red"
stroke-width="5"
stroke-linecap="round"
stroke-linejoin="round"
fill="transparent"
>
</polyline>
</svg>
</body>

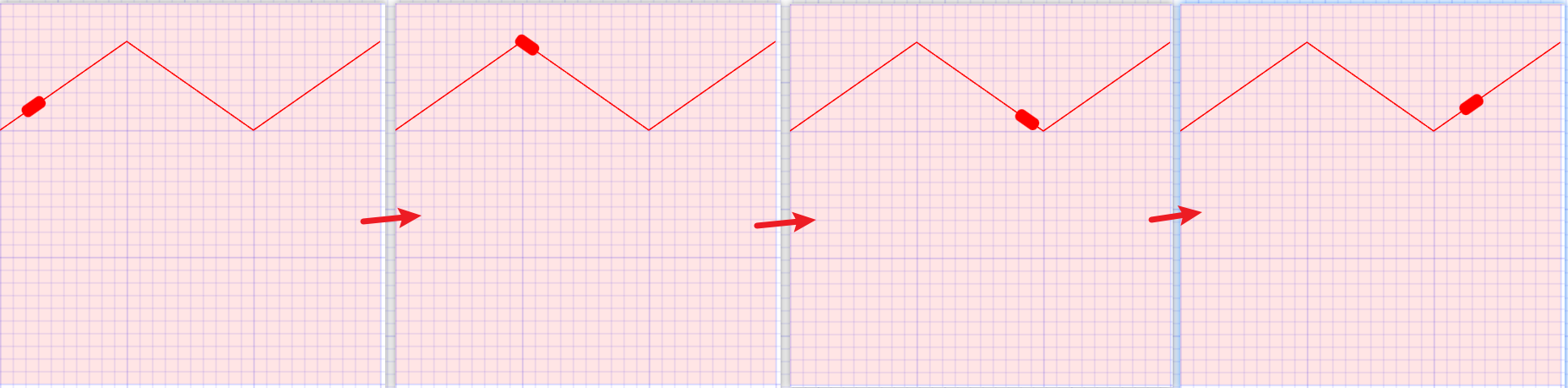

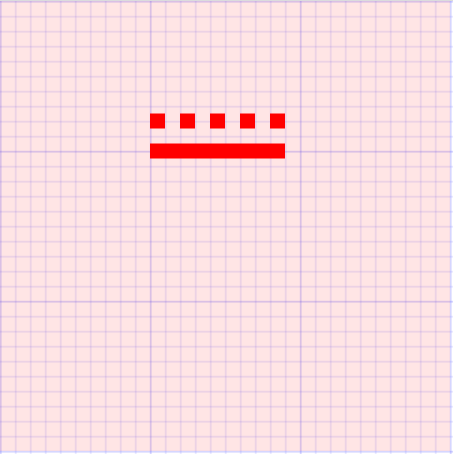

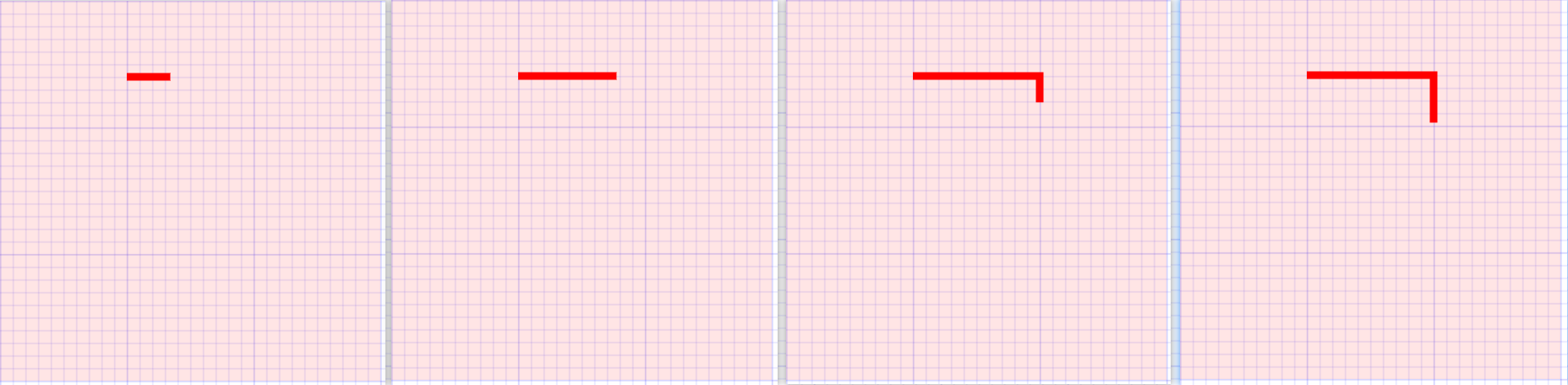

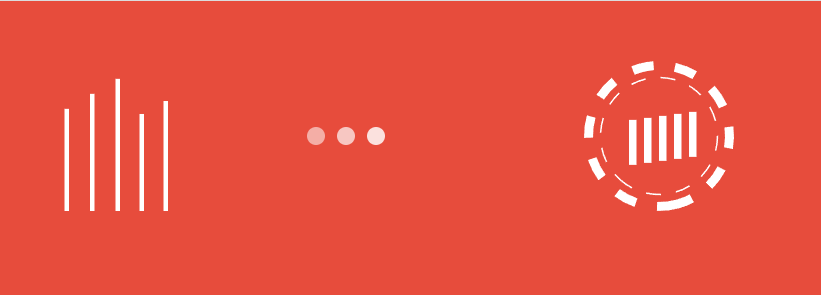

</html>虚线与偏移量(stroke-dasharray、stroke-dashoffset)
stroke-dasharray =“number [, number , ….]”: 虚线的间隔大小[虚,实,虚,实,虚,实,虚,实...],将虚线类型应用在边框上。
- 该值必须是用逗号分割的数字组成的数列,空格会被忽略。
stroke-dashoffset:指定在dasharray模式下路径的偏移量(虚线向左上的偏移量)。
- 值为number类型,除了可以正值,也可以取负值。

- 值为number类型,除了可以正值,也可以取负值。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- stroke , 而不是 fill -->
<!-- stroke-dasharray虚线的间隔大小[虚,实,虚,实,虚,实,虚,实...] -->
<!-- stroke-dasharray="10" === stroke-dasharray="[10,10,10,10...]" -->
<line x1="100" y1="80" x2="200" y2="80"
stroke="red"
stroke-width="10"
stroke-dasharray="10"
></line>
<!-- stroke-dashoffset虚线向左偏移10 -->
<line x1="100" y1="100" x2="200" y2="100"
stroke="red"
stroke-width="10"
stroke-dasharray="100"
stroke-dashoffset="10"
></line>
</svg>
</body>

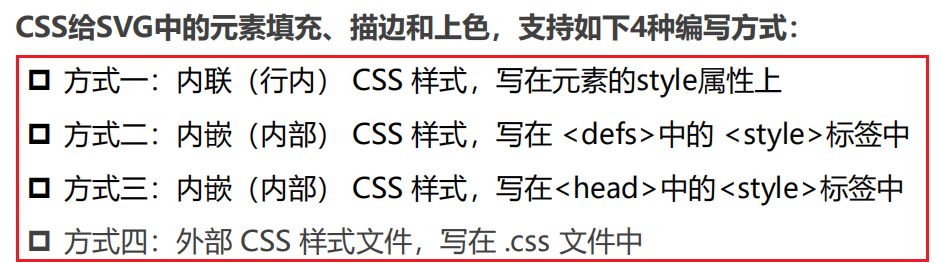

</html>svg的css样式

CSS样式优先级别:内联的style > defs中的style > 外部 / head内部 > 属性 fill
SVG动画

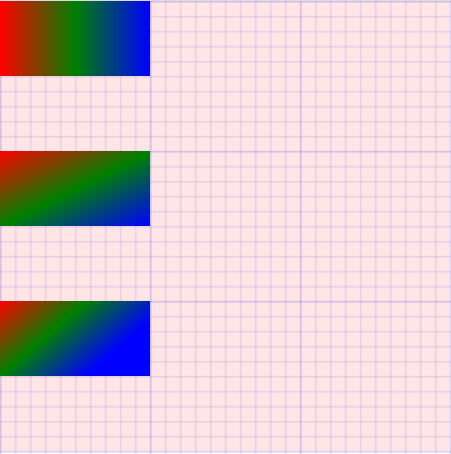

渐变色

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- 定义可以复用的元素: 样式, 渐变, 图形, 滤镜... -->
<defs>
<!-- 默认的渐变色 -->
<linearGradient id="gradient1">
<stop offset="0%" stop-color="red"></stop>
<stop offset="50%" stop-color="green"></stop>
<stop offset="100%" stop-color="blue"></stop>
</linearGradient>
<!-- 这个是制定渐变的方向 x1 y1 x2 y2两个坐标表示渐变方向 -->
<linearGradient id="gradient2" x1="0" y1="0" x2="1" y2="1" >
<stop offset="0%" stop-color="red"></stop>
<stop offset="50%" stop-color="green"></stop>
<stop offset="100%" stop-color="blue"></stop>
</linearGradient>
<!-- 通过形变 渐变色角度旋转(了解) -->
<linearGradient id="gradient3" gradientTransform="rotate(30)">
<stop offset="0%" stop-color="red"></stop>
<stop offset="50%" stop-color="green"></stop>
<stop offset="100%" stop-color="blue"></stop>
</linearGradient>
</defs>
<rect x="0" y="0" width="100" height="50" fill="url(#gradient1)"></rect>
<rect x="0" y="100" width="100" height="50" fill="url(#gradient2)"></rect>
<rect x="0" y="200" width="100" height="50" fill="url(#gradient3)"></rect>
</svg>
</body>
</html>滤镜毛玻璃(filter)
CSS实现毛玻璃backdrop-filter
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
* {
margin: 0;
padding: 0;
}
.box {
width: 200px;
height: 200px;
position: relative;
}
.bg-cover {
position: absolute;
left: 0;
top: 0;
width: 100%;
height: 100%;
backdrop-filter: blur(8px);
}
</style>
</head>
<body>
<div class="box">
<img src="../../images/avatar.jpeg" alt="">
<div class="bg-cover"></div>
</div>
</body>
</html>CSS实现毛玻璃filter
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
* {
margin: 0;
padding: 0;
}
.box {
width: 200px;
height: 200px;
position: relative;
overflow: hidden;
}
.box img {
filter: blur(8px);
}
</style>
</head>
<body>
<div class="box">
<img src="../../images/avatar.jpeg" alt="">
</div>
</body>
</html>canvas滤镜效果
使用SVG的 filter 和 feGaussianBlur 元素(建议少用)
- < filter>:元素作为滤镜操作的容器,该元素定义的滤镜效果需要在SVG元素上的 filter 属性引用。
- x , y, width, height 定义了在画布上应用此过滤器的矩形区域。x, y 默认值为 -10%(相对自身);width ,height 默认值为 120% (相对自身) 。
- < feGaussianBlur >:该滤镜专门对输入图像进行高斯模糊
- stdDeviation 熟悉指定模糊的程度
<feOffset>:该滤镜可以对输入图像指定它的偏移量。

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
/* background-image: url(../images/grid.png); */
}
svg{
/* background-color: rgba(255, 0, 0, 0.1); */
}
</style>
</head>
<body>
<svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" >
<defs>
<!-- 高斯模糊的 效果 -->
<!-- <filter x='0' y='0' width='100' height='100' id="blurFilter"> -->
<!-- filter中的x,y,width,height默认是以使用节点的中心为原点的,默认不需要写这四个属性!!! -->
<filter id="blurFilter">
<!-- ...... -->
<feGaussianBlur stdDeviation="8"></feGaussianBlur>
</filter>
</defs>
<image
href="../images/avatar.jpeg"
width="200"
height="200"
filter="url(#blurFilter)"
>
</image>
</svg>
</body>

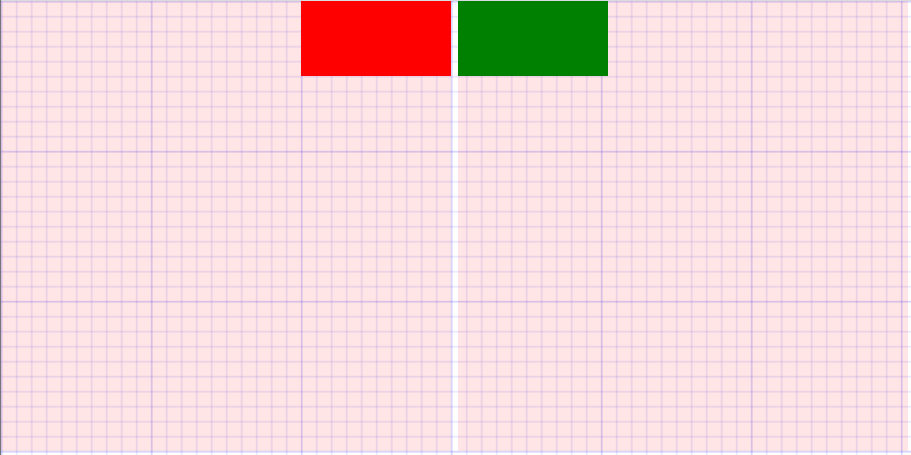

</html>形变transform-translate
translate(x, y)函数
- 一个值时,设置x轴上的平移,而第二个值默认赋值为0
- 二个值时,设置x轴和y轴上的平移
平移会修改坐标系,元素内部会建立一个新的坐标系。

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<!-- 1.平移一个元素 -->
<!-- <rect x="0" y="0" width="100" height="50"
transform="translate(200, 200)"
>
</rect> -->
<!-- 2.平移一个元素, 在元素的内部会创建一个新的坐标系统 -->
<!-- <rect
transform="translate(100, 100)"
x="-10" y="-10" width="100" height="50"
>
</rect> -->
<!-- 2.平移一个元素, 在元素的内部会创建一个新的坐标系统 -->
<g transform="translate(100, 100)">
<rect x="10" y="10" width="100" height="50">
</rect>
</g>
</svg>
</body>

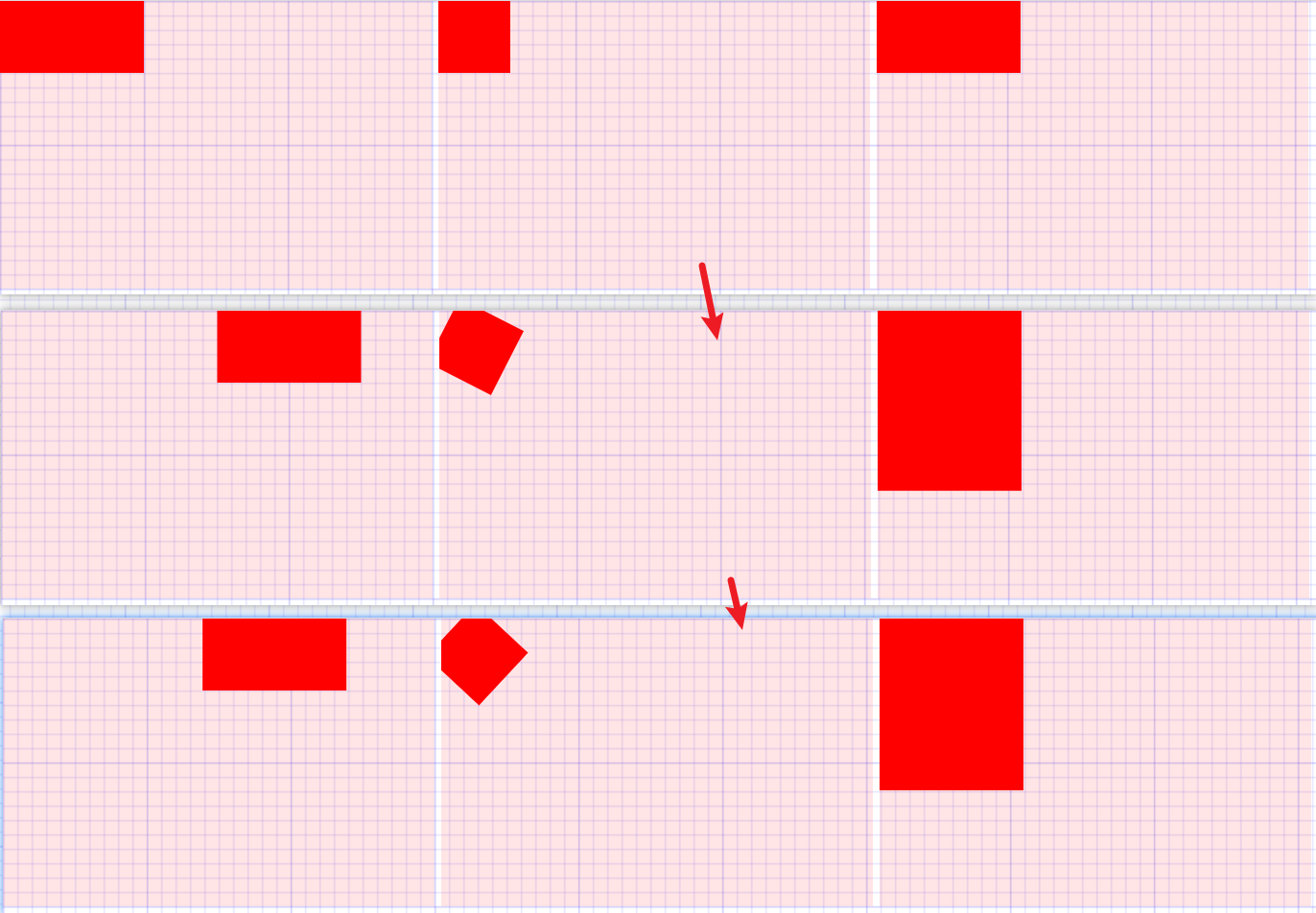

</html>形变transform-rotate

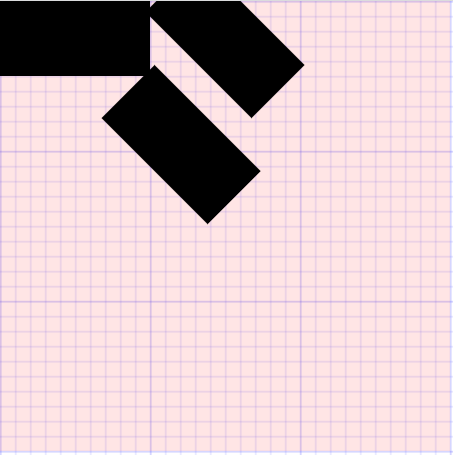

rotate(deg, cx, cy) 函数
- 一个值时,设置z轴上的旋转的角度。
- cx,cy表示的是旋转的原点,设置cx,cy相当于设置了新坐标系的原点
- 当translate和rotate一起使用时,使用先后顺序不同,展示的效果也会不同

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<rect x="0" y="0" width="100" height="50" />
<!-- 1.旋转一个元素 -->
<rect transform="rotate(45, 50, 25) translate(100, 0)" x="0" y="0" width="100" height="50">
</rect>
<!-- 平移和旋转的先后顺序不同,展示的效果也不同 -->
<rect transform="translate(100, 0) rotate(45, 50, 25)" x="0" y="0" width="100" height="50">
</rect>
</svg>
</body>
</html>形变transfor-scale
缩放不仅仅改变元素大小,也会改变坐标系的刻度大小
scale(x, y)函数
- 二个值时:它需要两个数字,作为比率计算如何缩放。0.5 表示收缩到 50%。
- 一个值时:第二个数字被忽略了,它默认等于第一个值

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<!-- 1.缩放一个元素 -->
<!-- <rect
transform="translate(100, 100) scale(1, 2)"
x="0" y="0" width="100" height="50"
></rect> -->
<!-- 2.修改缩放的原点 -->
<rect
transform="translate(100, 100) scale(2)"
x="-25" y="-25"
width="50" height="50"
></rect>
<!-- 3.修改缩放的原点 -->
<g transform="scale(2)">
<!-- 缩放改变了坐标系的刻度大小x轴移10,实际20 -->
<rect
transform="translate(10, 0)"
x="0" y="0" width="50" height="50"
></rect>
</g>
</svg>
</body>

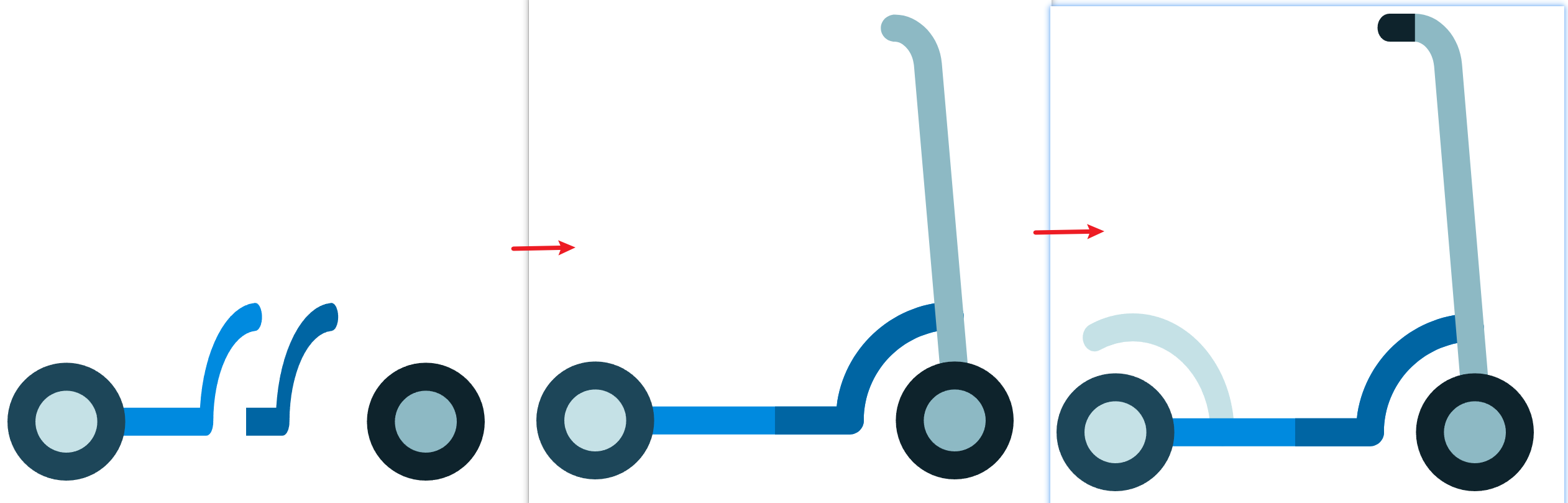

</html>stroke描边动画效果(利用虚线的移动)
stroke-dasharray: 140px;
stroke-dashoffset: 140px;
animation: strokeMove 3s linear forwards;
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
* {
margin: 0;
padding: 0;
}
body {
background-image: url(../../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
#movePath {
/* 虚线 */
stroke-dasharray: 140px;
/* 不可见 移动到可见 */
stroke-dashoffset: 140px;
animation: strokeMove 3s linear forwards infinite;
}
@keyframes strokeMove {
100% {
stroke-dashoffset: 0px;
}
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<path id="movePath" d="M 100 60, 200 60, 200 100" stroke="red" stroke-width="6" fill="transparent"></path>
</svg>
</body>

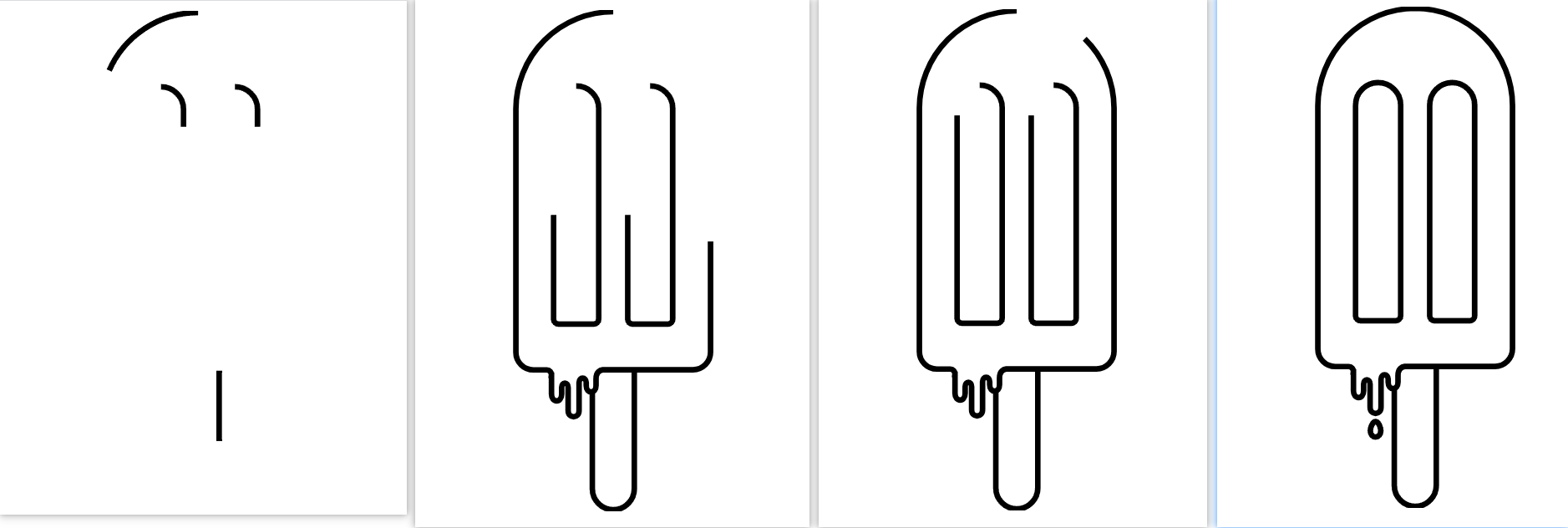

</html>雪糕描边动画案例实现

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
<!-- 0, 1.75 800, 2.5 200 -->
<style>
.outline {
stroke-dasharray: 1020px;
stroke-dashoffset: 1020px;
animation: lineShow 2.4s linear forwards;
}
.stick {
stroke-dasharray: 800px;
stroke-dashoffset: 800px;
animation: lineShow 3s linear forwards;
}
.inside-l, .inside-r {
stroke-dasharray: 800px;
stroke-dashoffset: 800px;
animation: lineShow 4s linear forwards;
}
.drop {
stroke-dasharray: 37px;
stroke-dashoffset: 37px;
animation: lineShow 0.6s linear 2.4s forwards;
}
@keyframes lineShow {
100% {
stroke-dashoffset: 0px;
}
}
</style>
</head>
<body>
<svg
id="popsicle"
width="300"
height="400"
xmlns="http://www.w3.org/2000/svg"
viewBox="0 0 177.3 449.1"
>
<g stroke="black" stroke-width="5px">
<!-- 手柄 -->
<path
class="stick"
d="M408.8,395.9V502.4a18.8,18.8,0,0,1-18.8,18.8h0a18.8,18.8,0,0,1-18.8-18.8V415.3"
transform="translate(-301.2 -73.5)"
fill="none"
/>
<!-- 水滴 -->
<path
class="drop"
d="M359.1,453.5c0,3.1-2.1,5.6-4.7,5.6s-4.7-2.5-4.7-5.6,2.1-8.3,4.7-8.3S359.1,450.4,359.1,453.5Z"
transform="translate(-301.2 -73.5)"
fill="none"
/>
<!-- 外层 -->
<path
class="outline"
d="M389.9,75h0a87.4,87.4,0,0,0-87.2,87.2v218a15.7,15.7,0,0,0,15.7,15.7h12a4.3,4.3,0,0,1,4.1,4.8h0.1v17c0,8.2,9.1,7.9,9.1,0v-6c0-5.2,5.8-5.2,5.8,0v20.5c0,7.7,9.8,7.7,9.8,0V407.2c0-5.2,6.4-5.2,6.4,0v2.7c0,7.7,8.8,7.7,8.8,0v-6c0-6.4,3.9-7.8,6-8.1h80.9a15.7,15.7,0,0,0,15.7-15.7v-218A87.4,87.4,0,0,0,389.9,75Z"
transform="translate(-301.2 -73.5)"
fill="none"
/>
<!-- 里面左边 -->
<path
class="inside-l"
d="M55.5,68h0A20.2,20.2,0,0,1,75.7,88.2V276.9a4.5,4.5,0,0,1-4.5,4.5H39.8a4.5,4.5,0,0,1-4.5-4.5V88.2A20.2,20.2,0,0,1,55.5,68Z"
fill="none"
/>
<!-- 里面左边 -->
<path
class="inside-r"
d="M121.8,68h0A20.2,20.2,0,0,1,142,88.2V277a4.4,4.4,0,0,1-4.4,4.4H106.1a4.4,4.4,0,0,1-4.4-4.4V88.2A20.2,20.2,0,0,1,121.8,68Z"
fill="none"
/>
</g>
</svg>
<script>
window.onload = function () {
getPathLength("stick"); // 252px
getPathLength("drop"); // 36
getPathLength("outline"); // 1019
getPathLength("inside-l"); // 486
getPathLength("inside-r"); // 486
};
function getPathLength(className) {
let stickEl = document.getElementsByClassName(className)[0];
let stickLength = stickEl.getTotalLength();
console.log(className + "Length=", stickLength);
}
</script>
</body>
</html>SVG实现动画的方式总结
1**.用JS脚本实现**:可以直接通过 JavaScript 在来给 SVG 创建动画和开发交互式的用户界面。
2.用CSS样式实现:自 2008 年以来,CSS动画已成为WebKit中的一项功能,使得我们可以通过CSS动画的方式来给文档对象模型(DOM) 中的 SVG 文件编写动态效果。
3**.用SMIL实现**:一种基于SMIL语言实现的SVG动画。

SMIL
SVG用SMIL方式实现动画,SMIL允许你做下面这些事情:
- 变动一个元素的数字属性(x、y……)

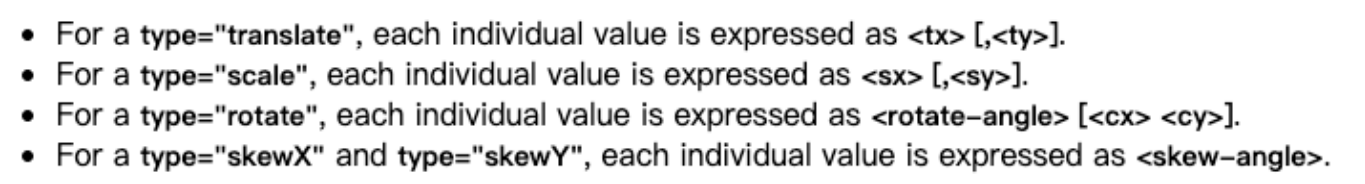

- 变动变形属性(translation 或 rotation)
- 变动颜色属性

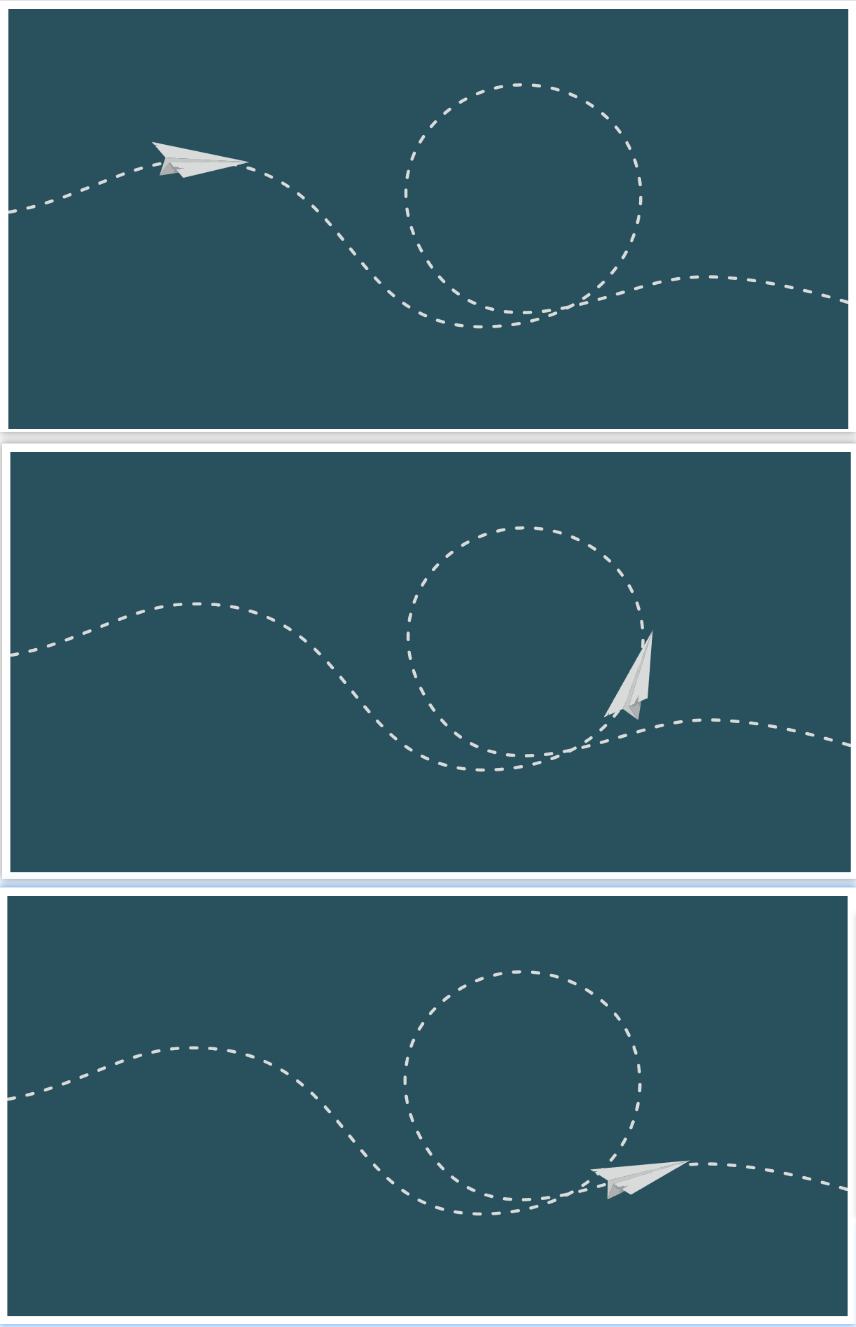

- 物件方向与运动路径方向同步等等
SMIL方式实现动画的优势:
- 只需在页面放几个animate元素就可以实现强大的动画效果,无需任何CSS和JS代码。
- SMIL支持声明式动画。声明式动画不需指定如何做某事的细节,而是指定最终结果应该是什么,将实现细节留给客户端软件
- 在 JavaScript 中,动画通常使用 setTimeout() 或 setInterval() 等方法创建,这些方法需要手动管理动画的时间。而SMIL 声明式动画可以让浏览器自动处理,比如:动画轨迹直接与动画对象相关联、物体和运动路径方向、管理动画时间等等。
- SMIL 动画还有一个令人愉快的特点是,动画与对象本身是紧密集成的,对于代码的编写和阅读性都非常好。
SVG 中支持SMIL动画的元素:
<set> <animate><animateTransform><animateMotion><animateColor>- 更多:https://www.w3.org/TR/SVG11/animate.html#AnimationElements

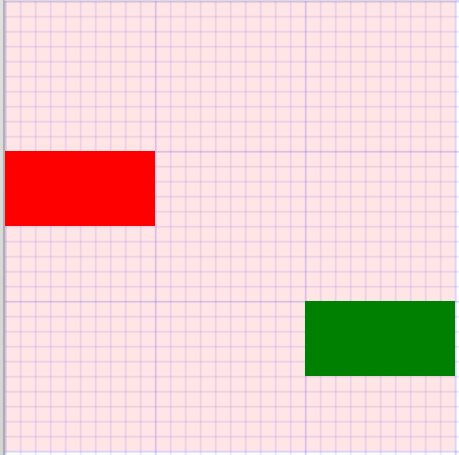

Set动画突变(理解)
总结:set为元素状态的突变
< set>元素提供了一种简单的方法,可以在指定的时间内设置属性的值。
- set元素是最简单的 SVG 动画元素。它是在经过特定时间间隔后,将属性设置为某个值(不是过度动画效果)。因此,图像不是连续动画,而是改变一次属性值。
- 它支持所有属性类型,包括那些无法合理插值的属性类型,例如:字符串 和 布尔值。而对于可以合理插值的属性通常首选
<animate>元素
< set>元素常用属性:
attributeName:指示将在动画期间更改的目标元素的 CSS 属性( property )或属性( attribute )的名称。
attributeType: (已过期,不推荐)指定定义目标属性的类型(值为:CSS | XML | auto)。
to : 定义在特定时间设置目标属性的值。该值必须与目标属性的要求相匹配。 值类型:< anything>;默认值:无
begin:定义何时开始动画或何时丢弃元素,默认是 0s ( begin支持多种类型的值 ),也可以是某个事件发生的时间点。

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<rect x="0" y="0" width="100" height="50" fill="red">
<!-- 矩形延时3s后跳到右边x=200 -->
<set
attributeName='x'
to="200"
begin="3s"
></set>
</rect>
</svg>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<rect id="rectangle" x="0" y="0" width="100" height="50" fill="green">
<!-- 矩形点击后跳到右边x=200 -->
<set
attributeName='x'
to="200"
begin="rectangle.click"
></set>
</rect>
</svg>
</body>

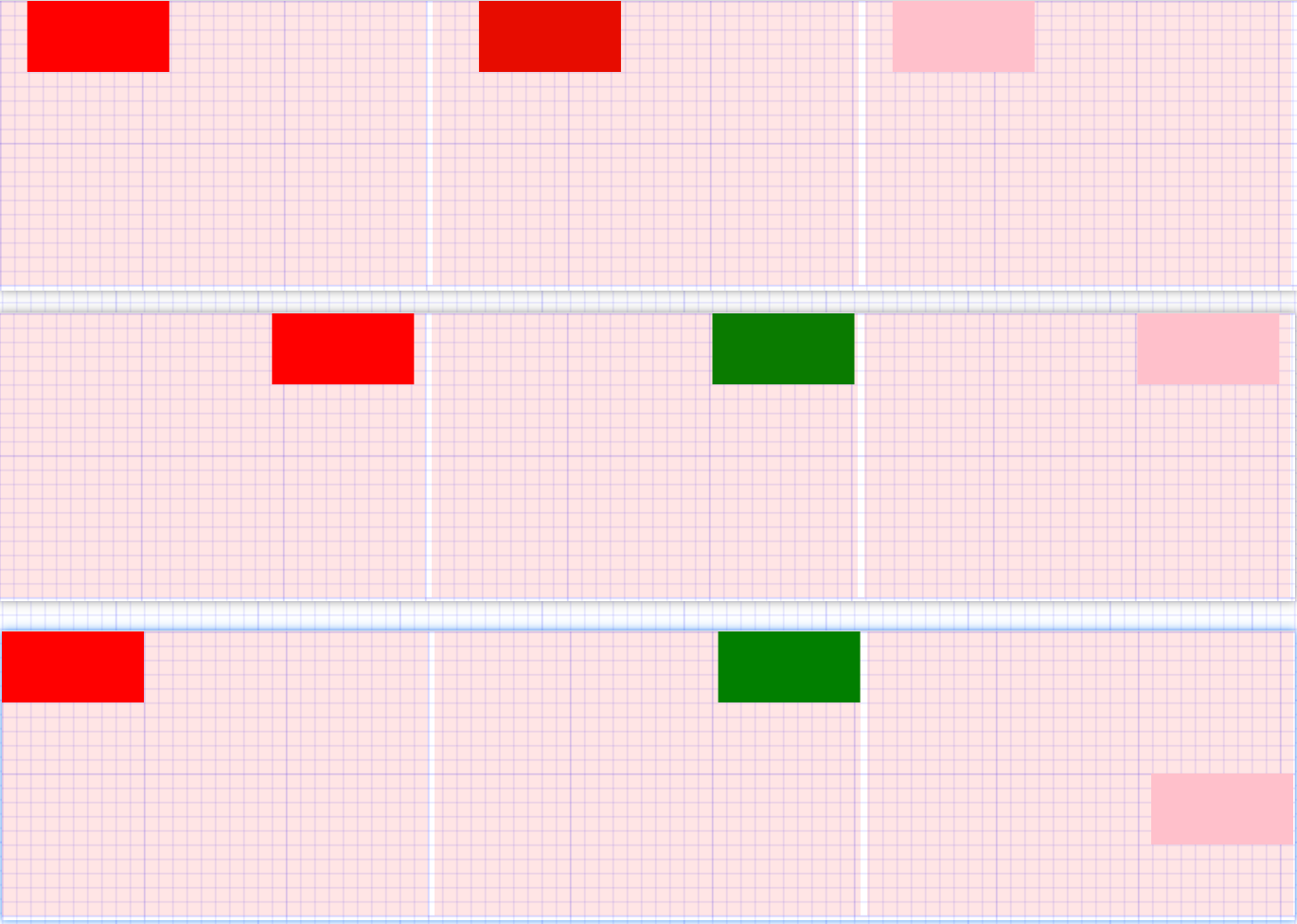

</html>Animate动画过渡(掌握)
< animate>元素给某个属性创建过度动画效果。需将animate元素嵌套在要应用动画的元素内。
< animate>元素常用属性:
attributeName:指将在动画期间更改目标元素的 property (CSS 属)或 attribute的名称。
动画值属性:
from:在动画期间将被修改的属性的初始值。没有默认值。
to :在动画期间将被修改的属性的最终值。没有默认值。
values:该属性具有不同的含义,具体取决于使用它的上下文(没有默认值) 。
- 它定义了在动画过度中使用的一系列值,值需要用分号隔开,比如:values=“2; 3; 4; 5”。values会对时间段进行均分 为了实现平滑效果,values首尾值尽量保持一致
- 当values属性定义时,from、to会被忽略。
动画时间属性:
begin:定义何时开始动画或何时丢弃元素。默认是 0s ,也可以是某个事件发生的时间点。
dur:动画的持续时间,该值必须,并要求大于 0。单位可以用小时 ( h)、分钟 ( m)、秒 ( s) 或毫秒 ( ms) 表示。
fill:定义动画的最终状态。 freeze(保持最后一个动画帧的状态) | remove(保持第一个动画帧的状态)
repeatCount:指示动画将发生的次数:< number> | indefinite。没有默认值。

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="200" xmlns="http://www.w3.org/2000/svg" >
<rect x="0" y="0" width="100" height="50" fill="red">
<!--
1.animate 元素的基本使用
-->
<!-- <animate
attributeName="x"
form="0"
to="200"
dur="3s"
begin="2s"
fill="freeze"
> -->
<!--
2.animate 元素的基本使用(3个属性时必须的)
-->
<animate
attributeName="x"
to="200"
dur="3s"
></animate>
</rect>
</svg>
<svg width="300" height="200" xmlns="http://www.w3.org/2000/svg" >
<rect x="0" y="0" width="100" height="50" fill="green">
<!-- values存在时from to不会生效,values会对时间段进行均分 -->
<animate
attributeName="x"
values="0; 170; 200"
dur="3s"
repeatCount="indefinite"
>
</animate>
<!-- 一个svg重使用多个animate动画结合进行展示 -->
<animate
attributeName="fill"
values="red;green"
dur="3s"
repeatCount="indefinite"
>
</animate>
</rect>
</svg>
<svg width="300" height="200" xmlns="http://www.w3.org/2000/svg" >
<rect x="0" y="0" width="100" height="50" fill="pink">
<animate
id="oneAnimate"
attributeName="x"
values="0;200"
dur="3s"
fill="freeze"
>
</animate>
<!-- id指定某个动画结束后执行下一个动画 -->
<animate
attributeName="y"
values="0;100"
dur="3s"
fill="freeze"
begin="oneAnimate.end"
>
</animate>
</rect>
</svg>
</body>
</html>animateTransform(掌握形变的过渡)
< animateTransform >元素常用属性:
attributeName:指示将在动画期间更改的目标元素的 CSS 属性( property )或属性( attribute )的名称。
type :一个指定类型的属性,在不同的使用场景下,有不同的意思:
- 在< animateTransform>元素,只支持 translate(x, y) | rotate(deg, cx, cy) | scale(x, y) | skewX(x) | skewY(y) 。

pCELHu6.png - 在 HTML 中的 < style > 和 < script > 元素,它定义了元素内容的类型。
动画值属性:from、to 、values
动画时间属性:begin、dur、fill、repeatCount

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<!-- 以下所有的from to都可以用values来表示出来,以;分隔即可 -->
<svg width="300" height="200" xmlns="http://www.w3.org/2000/svg" >
<rect x="0" y="0" width="100" height="50" fill="red">
<animateTransform
attributeName="transform"
type="translate"
from="0, 0"
to="200, 0"
dur="2s"
begin="1s"
repeatCount="indefinite"
>
</animateTransform>
</rect>
</svg>
<svg width="300" height="200" xmlns="http://www.w3.org/2000/svg" >
<rect x="0" y="0" width="50" height="50" fill="red">
<animateTransform
attributeName="transform"
type="rotate"
from="0 25 25"
to="360 25 25"
dur="20s"
begin="1s"
repeatCount="indefinite"
>
</animateTransform>
</rect>
</svg>
<svg width="300" height="200" xmlns="http://www.w3.org/2000/svg" >
<rect x="0" y="0" width="100" height="50" fill="red">
<animateTransform
attributeName="transform"
type="scale"
from="1 1"
to="1 3"
dur="2s"
begin="1s"
repeatCount="indefinite"
>
</animateTransform>
</rect>
</svg>
</body>
</html>animateMotion(掌握路径跟随动画)
< aniamteMotion >元素常用属性:
- path:定义运动的路径,值和
<path>元素的d属性一样,也可用<mpath>的 href 引用 一个<path>。 - rotate :动画元素自动跟随路径旋转,使元素动画方向和路径方向相同,值类型:<数字> | auto | auto-reverse; 默认值:0
- 动画值属性: from、to 、values
- 动画时间属性: begin、dur、fill、repeatCount

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body,
ul {
margin: 0;
padding: 0;
}
body {
background-image: url(../images/grid.png);
}
svg {
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg">
<!-- 画一条路径 -->
<path id="movePath" d="M 0 100,L 100 30,L 200 100,L 300 30" fill="transparent" stroke="red"></path>
<!-- 将animateMotion的path值等同于path的d值 -->
<rect x="-10" y="-5" width="20" height="10" rx="4" ry="4" fill="red">
<animateMotion
path="M 0 100, L 100 30, L 200 100, L 300 30"
dur="5s"
rotate="auto"
repeatCount="indefinite"
></animateMotion>
</rect>
<!-- 使用mpath指定路径id -->
<rect x="-10" y="-5" width="20" height="10" rx="4" ry="4" fill="red">
<animateMotion
dur="5s"
rotate="auto"
repeatCount="indefinite"
>
<mpath href="#movePath"></mpath>
</animateMotion>
</rect>
</svg>
</body>
</html>元素和动画分离写法

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<!-- 1.图形 -->
<path id="linePath" d="M 0 100, L 100 30, L 200 100, L 300 30" fill="transparent" stroke="red"></path>
<rect id="rectangle" x="-10" y="-5" width="20" height="10" rx="4" ry="4" fill="red"></rect>
<!-- 2.动画 分别用href指定运动图形和运动路径 -->
<animateMotion
href="#rectangle"
dur="5s"
rotate="auto"
fill="freeze"
>
<mpath href="#linePath"></mpath>
</animateMotion>
</svg>
</body>
</html>纸飞机路径跟随案例

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
</head>
<body>
<svg width="800" height="400" viewBox="0 0 3387 1270">
<defs>
<style>
svg {
background-color: #28505d;
}
/**飞机飞行路线**/
.planePath {
stroke: #d9dada;
stroke-width: 0.5%;
stroke-dasharray: 1% 2%;
stroke-linecap: round;
fill: none;
}
/**飞机颜色**/
.fil1 {
fill: #d9dada;
}
.fil2 {
fill: #c5c6c6;
}
.fil4 {
fill: #9d9e9e;
}
.fil3 {
fill: #aeafb0;
}
</style>
</defs>
<!-- 飞行路径 -->
<path
id="planePath"
class="planePath"
d="M-226 626c439,4 636,-213 934,-225 755,-31 602,769 1334,658 562,-86 668,-698 266,-908 -401,-210 -893,189 -632,630 260,441 747,121 1051,91 360,-36 889,179 889,179"
/>
<!-- 飞机图形-->
<g id="plane">
<polygon
class="fil1"
points="-141,-10 199,0 -198,-72 -188,-61 -171,-57 -184,-57 "
/>
<polygon class="fil2" points="199,0 -141,-10 -163,63 -123,9 " />
<polygon
class="fil3"
points="-95,39 -113,32 -123,9 -163,63 -105,53 -108,45 -87,48 -90,45 -103,41 -94,41 "
/>
<path
class="fil4"
d="M-87 48l-21 -3 3 8 19 -4 -1 -1zm-26 -16l18 7 -2 -1 32 -7 -29 1 11 -4 -24 -1 -16 -18 10 23zm10 9l13 4 -4 -4 -9 0z"
/>
<polygon
class="fil1"
points="-83,28 -94,32 -65,31 -97,38 -86,49 -67,70 199,0 -123,9 -107,27 "
/>
</g>
<!-- 定义路径跟随动画,使用href分别挂载图形和路径 -->
<animateMotion
href="#plane"
dur="5s"
rotate="auto"
repeatCount="indefinite"
>
<mpath href="#planePath"></mpath>
</animateMotion>
</svg>
</body>
</html>加载动画案例

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
<style>
body {
margin: 0;
padding: 0;
background-color: #e74c3c;
}
svg {
margin: 40px;
}
</style>
</head>
<body>
<!--
1)音乐播放动画:
0, 0.1, 0.3, 0.5, 0.1
30; 100; 30
1s
-->
<svg
xmlns="http://www.w3.org/2000/svg"
width="80"
height="100"
viewBox="0 0 80 100"
>
<!-- line 1 -->
<rect
fill="#fff"
width="3"
height="100"
transform="rotate(180,3,50)"
>
<animate
attributeName="height"
values="30;100;30"
dur="1.4s"
repeatCount="indefinite"
></animate>
</rect>
<!-- line2 -->
<rect
x="17"
fill="#fff"
width="3"
height="100"
transform="rotate(180 20 50)"
>
<animate
attributeName="height"
values="30;100;30"
dur="1.4s"
repeatCount="indefinite"
begin="0.1s"
></animate>
</rect>
<!-- line3 -->
<rect
x="40"
fill="#fff"
width="3"
height="100"
transform="rotate(180,40,50)"
>
<animate
attributeName="height"
values="30;100;30"
dur="1.4s"
repeatCount="indefinite"
begin="0.2s"
></animate>
</rect>
<!-- line4 -->
<rect
x="60"
fill="#fff"
width="3"
height="100"
transform="rotate(180 58 50)"
>
<animate
attributeName="height"
values="30;100;30"
dur="1.7s"
repeatCount="indefinite"
begin="0.24s"
></animate>
</rect>
<!-- line4 -->
<rect
x="80"
fill="#fff"
width="3"
height="100"
transform="translate(0) rotate(180 76 50)"
>
<animate
attributeName="height"
values="30;100;30"
dur="2s"
repeatCount="indefinite"
begin="0s"
></animate>
</rect>
</svg>
<!-- 2.进度条动画
0.1, 0.2, 0.3
0;1 ;0
1s
-->
<svg
xmlns="http://www.w3.org/2000/svg"
width="100"
height="100"
viewBox="0 0 100 100"
>
<circle fill="#fff" stroke="none" cx="6" cy="50" r="6">
<animate
attributeName="opacity"
values="0;1;0"
dur="1.4s"
repeatCount="indefinite"
></animate>
</circle>
<circle fill="#fff" stroke="none" cx="26" cy="50" r="6">
<animate
attributeName="opacity"
values="0;1;0"
dur="1.4s"
repeatCount="indefinite"
begin="0.1s"
></animate>
</circle>
<circle fill="#fff" stroke="none" cx="46" cy="50" r="6">
<animate
attributeName="opacity"
values="0;1;0"
dur="1.4s"
repeatCount="indefinite"
begin="0.2s"
></animate>
</circle>
</svg>
<!-- 3.转动动画
0 50 50
360 50 50
-360 50 50
5s
0.1 , 0.2, 0.3, 0.4, 0.5,
0 5 ; 0 -5; 0 5
1s
-->
<svg
xmlns="http://www.w3.org/2000/svg"
width="100"
height="100"
viewBox="0 0 100 100"
>
<!-- big circle -->
<circle
fill="none"
stroke="#fff"
stroke-width="6"
stroke-miterlimit="15"
stroke-dasharray="14.2472,14.2472"
cx="50"
cy="50"
r="47"
>
<animateTransform
attributeName="transform"
type="rotate"
values="0 50 50;360 50 50"
dur="3s"
repeatCount="indefinite"
></animateTransform>
</circle>
<!-- small circle -->
<circle
fill="none"
stroke="#fff"
stroke-width="1"
stroke-miterlimit="10"
stroke-dasharray="10,10"
cx="50"
cy="50"
r="39"
>
<animateTransform
attributeName="transform"
type="rotate"
values="0 50 50;-360 50 50"
dur="4s"
repeatCount="indefinite"
></animateTransform>
</circle>
<!-- rect -->
<g fill="#fff">
<rect x="30" y="35" width="5" height="30">
<animateTransform
attributeName="transform"
type="translate"
values="0 -4;0 6;0 -4"
dur="1.5"
repeatCount="indefinite"
></animateTransform>
</rect>
<rect x="40" y="35" width="5" height="30">
<animateTransform
attributeName="transform"
type="translate"
values="0 -4;0 6;0 -4"
dur="1.5"
repeatCount="indefinite"
begin="0.1s"
></animateTransform>
</rect>
<rect x="50" y="35" width="5" height="30">
<animateTransform
attributeName="transform"
type="translate"
values="0 -4;0 6;0 -4"
dur="1.5"
repeatCount="indefinite"
begin="0.2s"
></animateTransform>
</rect>
<rect x="60" y="35" width="5" height="30">
<animateTransform
attributeName="transform"
type="translate"
values="0 -4;0 6;0 -4"
dur="1.5"
repeatCount="indefinite"
begin="0.3s"
></animateTransform>
</rect>
<rect x="70" y="35" width="5" height="30">
<animateTransform
attributeName="transform"
type="translate"
values="0 -4;0 6;0 -4"
dur="1.5"
repeatCount="indefinite"
begin="0.4s"
></animateTransform>
</rect>
</g>
</svg>
</body>
</html>水球体案例
重点在于:波浪水平动画的控制
初始加载时,水的上升动画,控制节点的.style.transform = translateY(0, {}$%)


SVG第三方动画库(snap.svg)
一个使用js创建和操作svg的 JavaScript 库 ( 类似jQuery )。
- Snap.svg 是一个专门用于处理SVG的 JavaScript 库 ( 类似jQuery )。
- Snap 为 Web 开发人员提供了干净、直观、功能强大的API,这些API专门用来操作SVG。
- Snap 可用于创建动画,操作现有的 SVG 内容,以及生成 SVG 内容。
Snap.svg常用的API:
- Snap: 工厂函数,创建或获取SVG
- Snap(w, h) 、Snap(selector)….
- Paper: 纸张 | SVG画布
- circle、rect、line、path、text….
- Element:元素
- animate、attr、select、before、after…
- mina:通常用到的一些动画时间函数。
- mina.linear、mina.easeIn、mina.easeOut、bounce(跳动)….
案例用法参照

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
</head>
<body>
<script src="./libs/snap.svg-min.js"></script>
<script>
window.onload = function() {
// 1.Snap创建一个svg
let svg = Snap(300, 300)
// svg.paper = svg
// console.log(svg === svg.paper) // true
// 2.在svg画布中绘制一个圆 创建的svg的.paper属性会指向该svg
// let c = svg.circle(100, 100, 50)
let c = svg.paper.circle(100, 100, 50)
// 3.给圆添加一些属性
c.attr({
fill: 'transparent',
stroke: 'red'
})
// 拿到svg的元素的对象
// console.log(svg.node)
// 4.将svg添加到body中
document.body.appendChild(svg.node)
}
</script>
</body>
</html>
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg id="hySvg" width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<rect id="rectangle1" x="0" y="0" width="100" height="50"></rect>
</svg>
<script src="./libs/snap.svg-min.js"></script>
<script>
window.onload = function() {
// Snap获取svg节点
let svg = Snap('#hySvg')
let paper = svg.paper
// 1.svg中再添加绘制一个矩形
let rectangle = paper.rect(0, 100, 100, 50)
rectangle.attr({
fill: 'red'
})
// 2.选择一个svg中存在的矩形节点进行操作
let rectangle1 = paper.select('#rectangle1')
rectangle1.attr({
fill: 'green'
})
// 3.动画的实现( requestAnimatationFrame 1s 61次)
// Snap.animate(
// 0, // from
// 200, // to
// function(val) {
// console.log('val', val)
// // 这里会回调 61 次, 会将0-200拆分成61份
// rectangle1.attr({
// x: val
// })
// },
// 1000, // 毫秒 -> 1s
// mina.linear,
// function() {
// console.log('动画结束了')
// }
// )
Snap.animate(
[0, 0], // from x ,y
[200, 200], // to x, y
function(val) { // val会拿到变化中的值
// 这里会回调多次,(类似于requstAnimationFrame) 会将0-200拆分成61份
console.log('val', val)
rectangle1.attr({
x: val[0],
y: val[1]
})
},
3000, // 毫秒 -> 1s
mina.easeout,
function() {
console.log('动画结束了')
}
)
}
</script>
</body>
</html>Gsap动画库(掌握)
什么是GSAP
- GSAP全称是( GreenSock Animation Platform)GreenSock 动画平台。
- GSAP 是一个强大的 JavaScript 动画库,可让开发人员轻松的制作各种复杂的动画。
GSAP动画库的特点
- 与Snap.svg不一样,GSAP无论是HTML 元素、还是SVG、或是Vue、React组件的动画,都可以满足你的需求。
- GSAP的还提供了一些插件,可以用最少的代码创建令人震惊的动画,比如:ScrollTrigger插件和MorphSVG插件。
- GSAP 的核心是一个高速的属性操纵器,随着时间的推移,它可以极高的准确性更新值。它比 jQuery 快 20 倍!
- GSAP 使用起来非常灵活,在你想要动画的地方基本都可以使用,并且是零依赖。
- 官网
- 可通过离线包文档进行查看,或者github中下载
官方文档永远是第一要义
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<rect id="rectangle" x="100" y="100" width="100" height="100" fill="red"
onclick="scaleRectangle()"
></rect>
</svg>
<!--
window.gsap = {}
-->
<script src="./libs/gsap.min.js"></script>
<script>
// 节点点击触发动画
function scaleRectangle() {
// 1.补间动画( 参数一也是支持数组的 )
// gsap.to(['#rectangle'], {
// scale: 0.5, // 1 - 0.5
// duration: 1
// })
// gsap.from(['#rectangle'], {
// scale: 0.3, // 0.3 - 1
// duration: 1
// })
// gsap.fromTo(['#rectangle'],
// {
// scale: 0, // 0%
// // duration: 4 // 0.5
// },
// {
// scale: 1, // 100%
// duration: 2, // 0.5
// repeat:1,
// })
// gsap.to(['#rectangle'], {
// scale: 0.5, // 1 - 0.5
// duration: 1,
// // transformOrigin: 'center' // 动画的原点
// // transformOrigin: 'left' // 动画的原点
// // transformOrigin: 'top' // 动画的原点
// // transformOrigin: 'right' // 动画的原点
// // transformOrigin: 'bottom' // 动画的原点
// })
// 过渡效果
gsap.to(['#rectangle'], {
scale: 0.5, // 1 - 0.5
duration: 1,
transformOrigin: 'center', // 动画的原点
ease: 'bounce.out' // power1.out
})
}
</script>
</body>
</html>动画时间线(timeline时间线的自动管理)
动画时间线(TimeLine):
- 时间线(TimeLine)是用来创建易于调整、有弹性的动画序列。
- 当我们将补间添加到时间线(Timeline)时,默认情况下,它们会按照添加到时间轴的顺序一个接一个地播放。
TimeLine的使用步骤:
- 第一步:通过gsap.timeline( vars ) 拿到时间线对象
- timeline文档: https://greensock.com/docs/v3/GSAP/Timeline
- 第二步:调用时间线上的 Tween 动画方法,比如:form、to 等。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<style>
body, ul{
margin: 0;
padding: 0;
}
body{
background-image: url(../images/grid.png);
}
svg{
background-color: rgba(255, 0, 0, 0.1);
}
</style>
</head>
<body>
<svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
<rect id="rectangle1" x="0" y="0" width="50" height="50" fill="red" onclick="scaleRectangle()" ></rect>
<rect id="rectangle2" x="100" y="0" width="50" height="50" fill="red"></rect>
<rect id="rectangle3" x="200" y="0" width="50" height="50" fill="red"></rect>
</svg>
<!--
window.gsap = {}
-->
<script src="./libs/gsap.min.js"></script>
<script>
function scaleRectangle() {
let timeline = gsap.timeline() // 动画时间线
timeline.to(['#rectangle1', '#rectangle2'], {
scale: 0.5,
duration: 1
})
// .to('#rectangle2', {
// scale: 0.5,
// duration: 1,
// })
.to('#rectangle3', {
scale: 0.5,
duration: 1,
})
}
</script>
</body>
</html>滑板车链式动画案例(包含时间线和提前执行)

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
</head>
<body>
<!-- 滑板车 -->
<svg
id="scooter"
height="512"
width="512"
viewBox="0 0 512.004 512.004"
xmlns="http://www.w3.org/2000/svg"
>
<path
id="footer-block"
d="m175.669 463.803c-8.283 0-15-6.716-15-15 0-53.743-43.723-97.467-97.467-97.467-14.622 0-28.673 3.153-41.762 9.371-7.483 3.555-16.432.371-19.986-7.112-3.555-7.482-.37-16.431 7.113-19.985 17.143-8.143 35.525-12.273 54.635-12.273 70.286 0 127.467 57.182 127.467 127.467 0 8.283-6.714 14.999-15 14.999z"
fill="#c5e1e6"
/>
<path
id="footboard2"
d="m442.768 321.476c-63.027 2.945-113.414 51.086-120.563 112.327h-210.801c-8.285 0-15 6.716-15 15s6.715 15 15 15h224.932c8.285 0 15-6.716 15-15 0-52.162 40.777-94.928 92.832-97.36 8.275-.387 14.67-7.408 14.283-15.684-.387-8.275-7.402-14.684-15.683-14.283z"
fill="#008adf"
/>
<path
id="footboard1"
d="m442.768 321.476c-63.027 2.945-113.414 51.086-120.563 112.327h-66.204v30h80.335c8.285 0 15-6.716 15-15 0-52.162 40.777-94.928 92.832-97.36 8.275-.387 14.67-7.408 14.283-15.684-.387-8.275-7.402-14.684-15.683-14.283z"
fill="#0065a3"
/>
<path
id="scooter-head"
d="m448.787 415.604c-7.721 0-14.279-5.923-14.932-13.755l-28.796-345.572c-1.291-15.484-11.852-26.275-20.521-26.275-8.283 0-15-6.716-15-15s6.717-15 15-15c12.9 0 25.295 5.971 34.9 16.811 8.852 9.99 14.361 23.12 15.518 36.972l28.797 345.573c.688 8.256-5.447 15.506-13.703 16.194-.425.035-.847.052-1.263.052z"
fill="#8db9c4"
/>
<circle id="wheel4" cx="63.203" cy="448.803" fill="#c5e1e6" r="48.2" />
<path
id="wheel3"
d="m63.203 512.002c-34.848 0-63.199-28.351-63.199-63.199 0-34.849 28.352-63.199 63.199-63.199 34.85 0 63.201 28.35 63.201 63.199 0 34.848-28.352 63.199-63.201 63.199zm0-96.398c-18.306 0-33.199 14.893-33.199 33.199 0 18.307 14.894 33.199 33.199 33.199 18.307 0 33.201-14.893 33.201-33.199s-14.895-33.199-33.201-33.199z"
fill="#1d4659"
/>
<circle id="wheel2" cx="448.803" cy="448.803" fill="#8db9c4" r="48.2" />
<g fill="#0e232c">
<path
id="wheel1"
d="m448.803 512.002c-34.848 0-63.199-28.351-63.199-63.199 0-34.849 28.352-63.199 63.199-63.199 34.85 0 63.201 28.35 63.201 63.199 0 34.848-28.352 63.199-63.201 63.199zm0-96.398c-18.307 0-33.199 14.893-33.199 33.199 0 18.307 14.893 33.199 33.199 33.199 18.307 0 33.201-14.893 33.201-33.199s-14.895-33.199-33.201-33.199z"
/>
<path
id="head-block"
d="m352.402.002c-8.283 0-15 6.716-15 15s6.717 15 15 15h32.135v-30h-32.135z"
/>
</g>
</svg>
<script src="./libs/gsap.min.js"></script>
<script>
window.onload = function() {
let tl = gsap.timeline({
repeat: 0, // 重复的次数, 0表示一次
// yoyo: true // 反向执行动画
})
// timeline动画时间线的链式执行
// 1.给车轮做动画
tl.from(
[
'#wheel1', // begin= 0s
'#wheel2', // 0.2
'#wheel3', // 0.4
'#wheel4' // 0.6
],
{
scaleX: 0,
scaleY: 0,
duration: 1,
transformOrigin: 'center',
ease: 'bounce.out',
stagger: 0.2
})
.from([
"#footboard1",
"#footboard2"
], {
scaleX: 0,
duration: 1,
transformOrigin: 'left',
ease: 'bounce.out',
})
.from([
"#scooter-head"
], {
scaleY: 0,
duration: 1,
transformOrigin: 'bottom',
ease: 'bounce.out',
})
.from([
"#head-block",
"#footer-block"
], {
scaleX: 0,
duration: 1,
transformOrigin: 'right',
ease: 'bounce.out',
}, '-=1') // '-=1'表示提前一秒执行
}
</script>
</body>
</html>
